研究背景
隨著信息技術的飛速發展，全球數據流量呈指數級增長，5G/6G通信、物聯網（IoT）、數據中心、工業互聯網及車載以太網等新興領域對高速、可靠、低功耗的網絡連接提出了前所未有的需求。

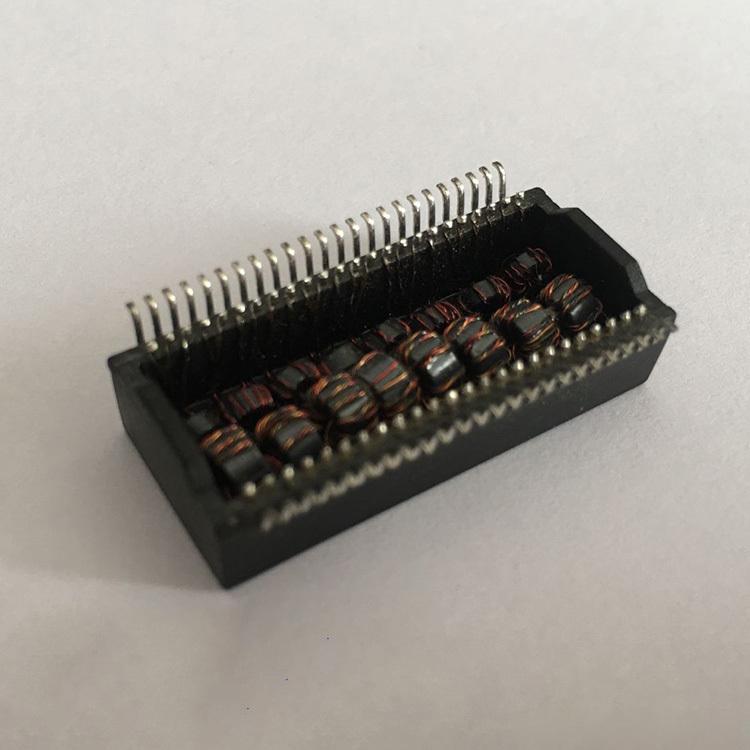

網絡變壓器作為以太網物理層（PHY）與傳輸介質（如雙絞線、光纖）之間的核心接口器件，其性能直接決定了信號傳輸的完整性、抗干擾能力及系統穩定性，已成為現代通信網絡中不可或缺的關鍵組件。
多重角色
數據中心與云計算：萬兆及未來太比特級網絡對變壓器的帶寬、延遲及功耗敏感度提出極致要求；
智能汽車與自動駕駛：車載以太網要求變壓器在緊湊空間內實現高速信號傳輸與抗電磁脈沖能力；
工業物聯網：工業環境中的振動、高溫及電磁噪聲需變壓器具備高可靠性與寬溫適應性。
客戶情況
某通信科技公司專注于信息通信網絡領域，現階段需針對網絡變壓器進行相應測試。
測試要求
1、LK漏感測試：100kHz，100mV；腳位：6-7short35-34，9-10short32-31；MAX 0.5uH；
2、電容Cw/w測試：100kHz, 100mV，腳位：1-40 To 6-35；MAX：56pF，min:5pF;
3、DCR：腳位1-2，4-5，6-7，9-10；MAX：0.9Ω，min：0.2Ω；
4、T/R測試：1:1 +3%100kHz，0.1V，腳位：1-2：40-39。
解決方案

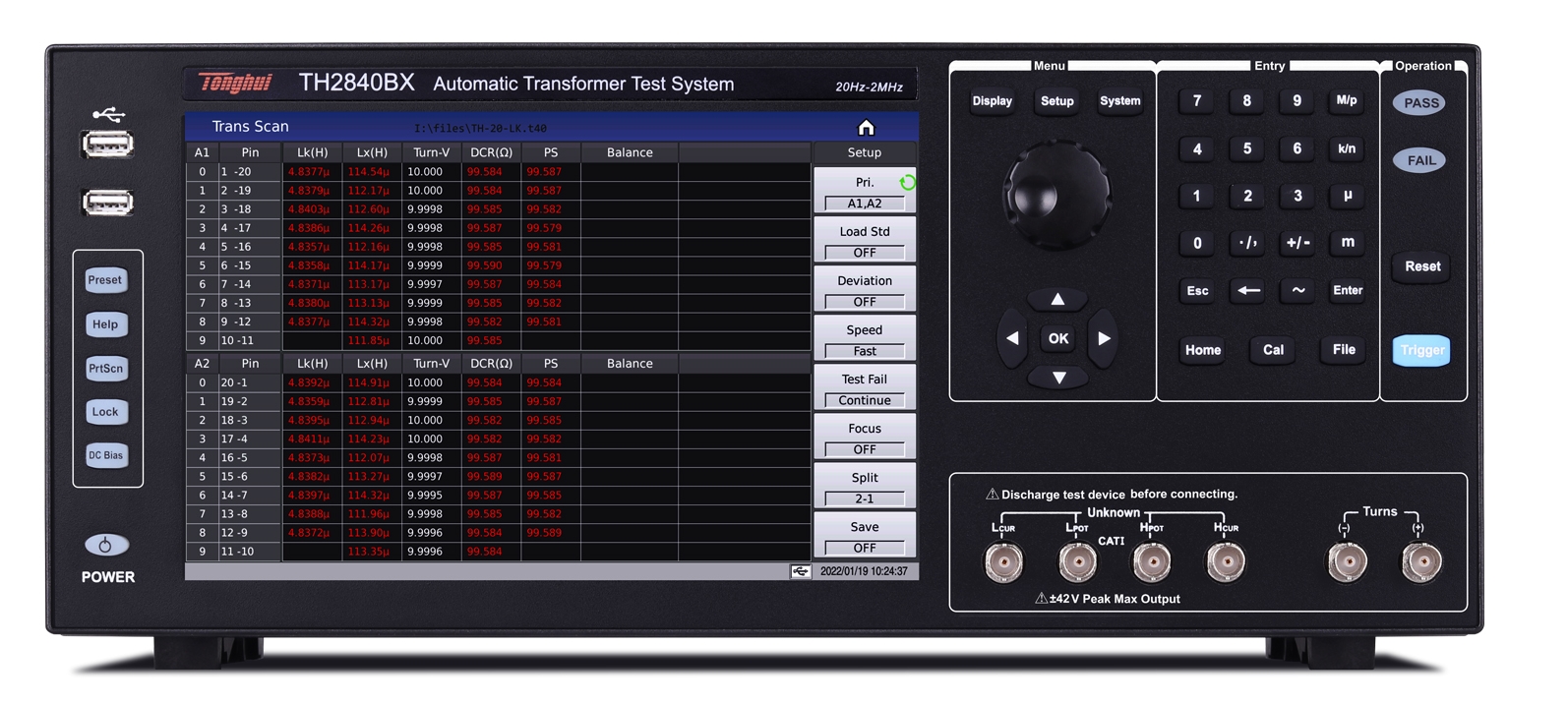

為滿足客戶的測試需求，同惠推薦：TH2840X自動變壓器測試系統。
TH2840X系列自動變壓器測試系統是同惠電子在多年變壓器測試的經驗上，采用了新一代技術成功的新一代自動變壓器測試系統，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往測試系統設置繁瑣、測試速度慢、顯示不全、PIN腳位不足等缺陷。

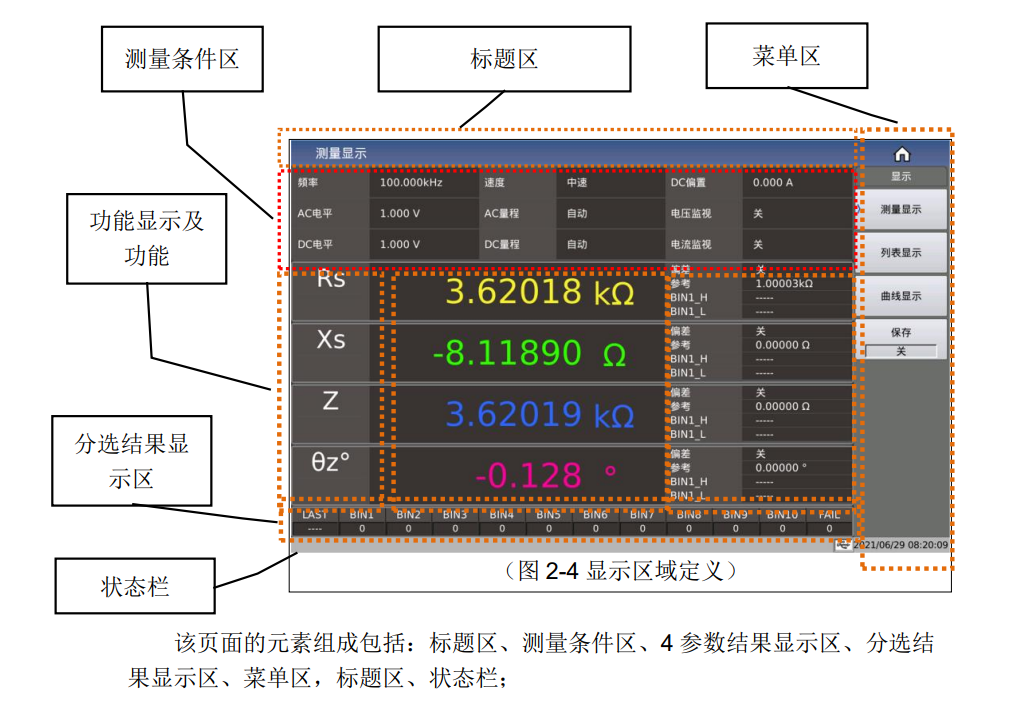

1、10.1寸全觸控·參數一屏盡覽
10.1寸觸摸屏、1280*800分辨率，觸摸式大屏幕帶來更多的好處是，把所有變壓器腳位關聯、測試參數、腳位串并聯、分選參數等參數放置在同一屏幕，直接用手或者鍵盤鼠標操作，不僅操作快速而且看起來絕不擁擠和雜亂。
2、超高速測試性能
單次測試時間低至0.56ms，采樣率突破1800次/秒（＞10kHz行業基準），實現毫秒級精準數據采集。測試頻率范圍全面覆蓋500kHz-2MHz，支持從低頻工況到高頻應用的全場景檢測需求。

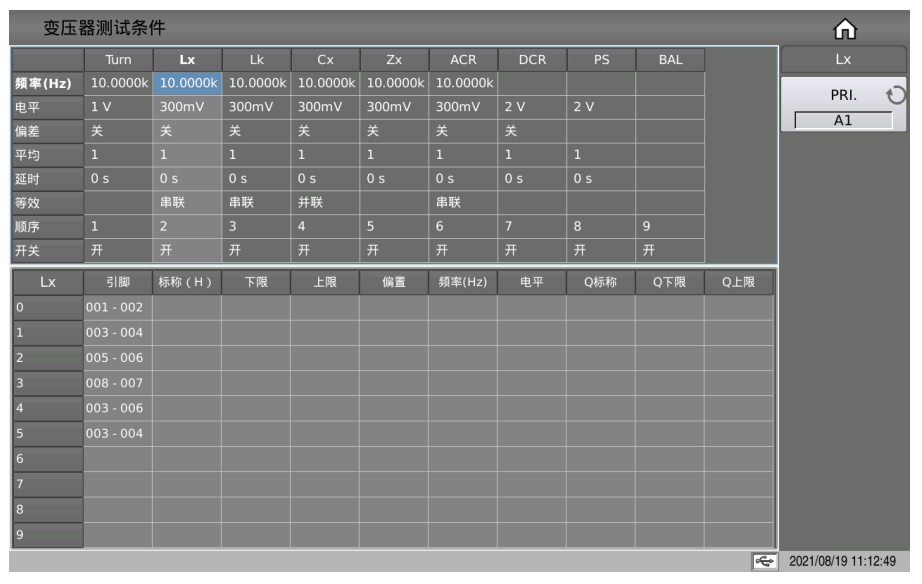

3、Lx全系參數一表速配
早期自動變壓器測試系統設置測試參數需要進入不同的設置頁面，如設置Lx的相關參數，需進入6-7個不同的子頁面，相當的繁瑣。
經過改進，現多個參數可以在一個頁面切換,且Lx所有相關參數在一個表格內即可設置完畢，一目了然，極大提高了設置效率。
4、穩定性大大提升

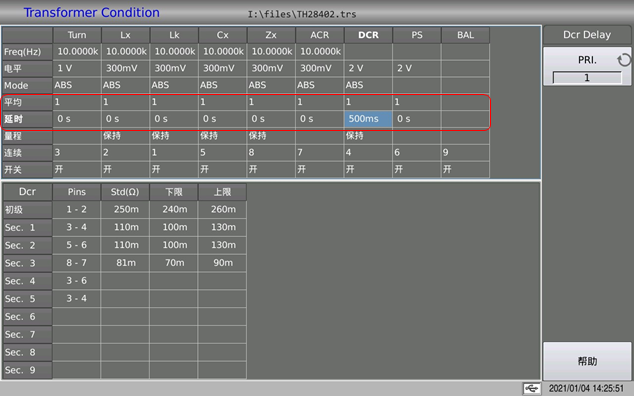

在變壓器掃描測試時，由于部分電感回路電感量較大，需要經過一定時間的穩定之后才能讀到準確的數值，針對此情況，TH2840X系列對每個掃描參數增加了平均次數和延時設置來增加穩定性，同時不會影響到其他參數的測試速度。
經驗與總結
網絡變壓器作為信息技術的基礎元件，其性能優化依賴于高效、精準的測試手段。同惠TH2840X系列通過多參數同步測試技術，不僅提升了測試效率，更通過數據整合與自動化能力，為工程師提供了從設計驗證到量產質控的全流程支持。
