研究背景
在當今全球能源轉型的大背景下，可再生能源的戰略意義日益凸顯。其中，風力發電以其資源豐富、環境友好、技術成熟度高等優勢，在全球范圍內得到了廣泛應用和快速發展。

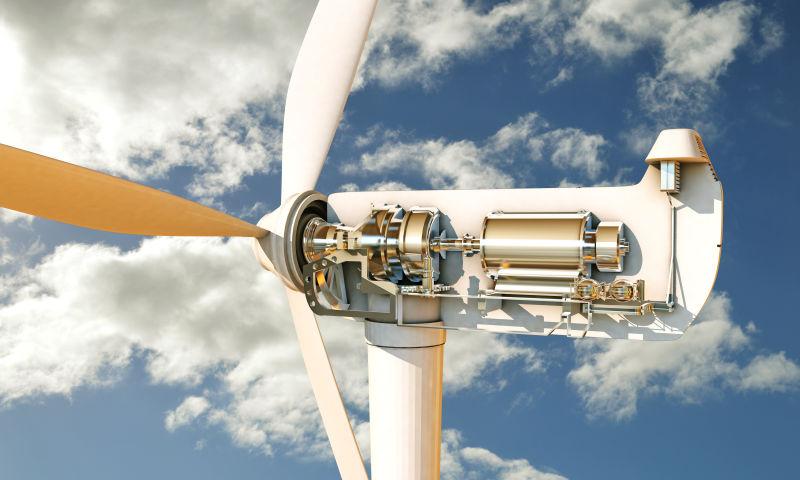

風力發電作為可再生能源的重要組成部分，其基本原理是利用風力驅動風力發電機組的葉片旋轉，進而通過機械能轉換為電能的過程。
在這過程中，電機驅動模塊扮演著將風能高效轉換為電能的橋梁角色。在風力發電系統中，IGBT組件作為電機驅動模塊中的核心部件，其性能直接關系到風力發電系統的整體效率和穩定性。
多重角色
? 新能源汽車：IGBT用于電機驅動系統，能夠實現高效的能量轉換和精確的電機控制，從而提高車輛的加速性能和能效。。
? 軌道交通：IGBT用于牽引傳動系統和供電系統，確保列車的安全、穩定運行。
? 風力發電和太陽能：IGBT用于風力發電和太陽能發電設備的功率轉換系統，能夠將風能或太陽能轉換為電能，并輸送到電網中。
客戶情況

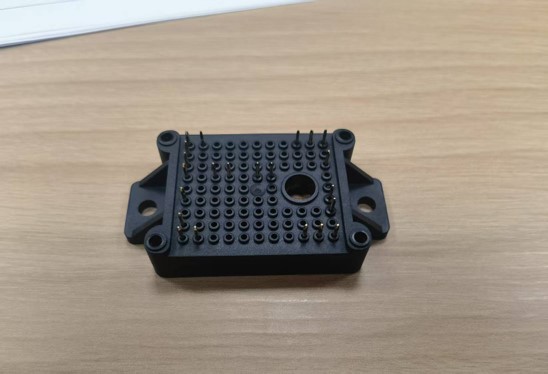

在涉及某一可再生能源項目，具體為風力發電領域，當前階段的核心任務需對電機驅動模塊中內置的IGBT組件進行C-V特性分析。
測試要求
1、測試電壓：1300V
2、要求測試電機驅動模塊內部IGBT MOS管CV特性，確保其能滿足風力發電系統對于高效能量轉換與精確控制的需求。
解決方案

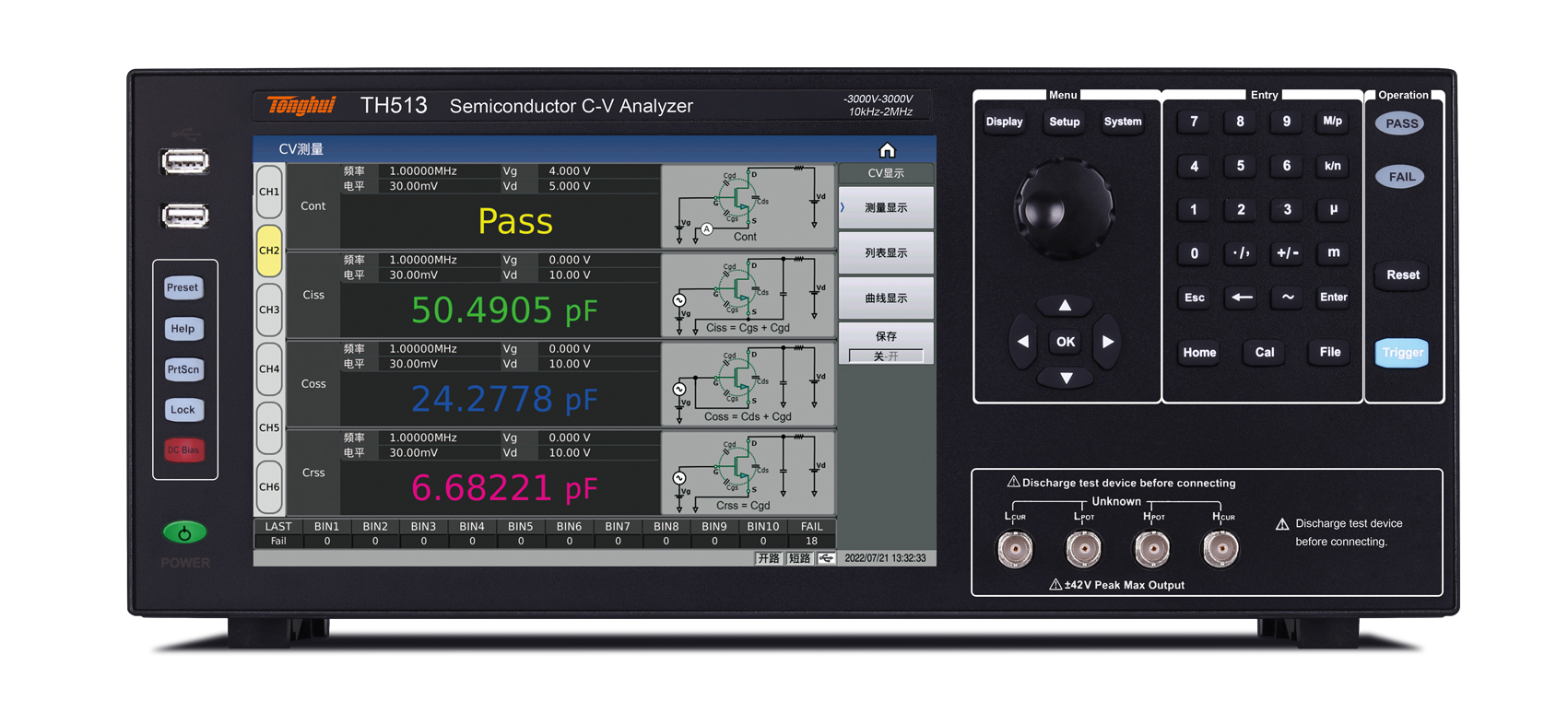

根據上述測試要求，推薦TH513 半導體C-V特性分析儀。
在風力發電系統中，IGBT組件作為電機驅動模塊中的核心部件，其性能直接關系到風力發電系統的整體效率和穩定性。
C-V特性曲線是評估半導體材料和器件性能的重要方式。通過對IGBT組件進行C-V特性分析，可以深入了解其寄生電容、損耗等關鍵參數，進而優化電機驅動模塊的設計，提高風力發電系統的整體性能。
TH510系列是同惠根據當前半導體功率器件發展趨勢，針對半導體材料及功率器件設計的分析儀器。測試頻率為1kHz-2MHz，VGS電壓可達±40V，VDS電壓可達±200V/±1500V/±3000V，足以滿足大多數功率器件測試。具體型號如下：
簡要 參數 | TH511 | TH512 | TH513 |
通道 | 2 （可擴展至6） | 2 （可擴展至6） | 1 |
測試頻率 | 1kHz-2MHz | ||
測試參數 | Ciss、Coss、Crss、Rg | ||
VGS范圍 | 0 - ±40V | ||
VDS范圍 | 0 - ±200V | 0 - ±1500V | 0-±3000V |
一、高壓適應性
在風力發電的初期階段，尤其是在海上風電領域，由于環境的特殊性，往往伴隨著極高的電壓挑戰。傳統設備受限于1200V的電壓輸出能力，難以完全滿足這些極端條件下的測試需求。然而，隨著技術的不斷進步，TH513應運而生，它成功突破了這一傳統限制，可覆蓋至3000V的高壓器件范圍，從而完美適配海上風電等嚴苛且多變的場景，為可再生能源的可靠利用開辟了全新的道路。
二、漏源高壓擊穿保護技術
在測試功率器件電容時，漏極D通常會加上高壓，特別是第三代功率半導體器件，電壓甚至可高達1000V-3000V，當漏源瞬間擊穿時，常會導致電容器瞬間短路放電，在漏源電壓1500V時，放電電流可高達780A，如此大的瞬間電流，會反沖至儀器內部電路，并導致損壞。
同惠高壓擊穿保護技術，解決了此隱患，避免經常由于高壓沖擊損壞儀器，降低了維修成本的同時提高了自動化測試的效率。
三、自動化集成
TH513兼容 HANDLER 接口與 SCPI 等協議，該設備能夠無縫對接各類產線與先進的智能測試系統，實現了測試流程的高度自動化與集成化，從而顯著提升生產效率，確保產品質量的同時，縮短了測試周期，為制造流程帶來了更高效、更靈活的解決方案。
四、曲線掃描功能（選件）

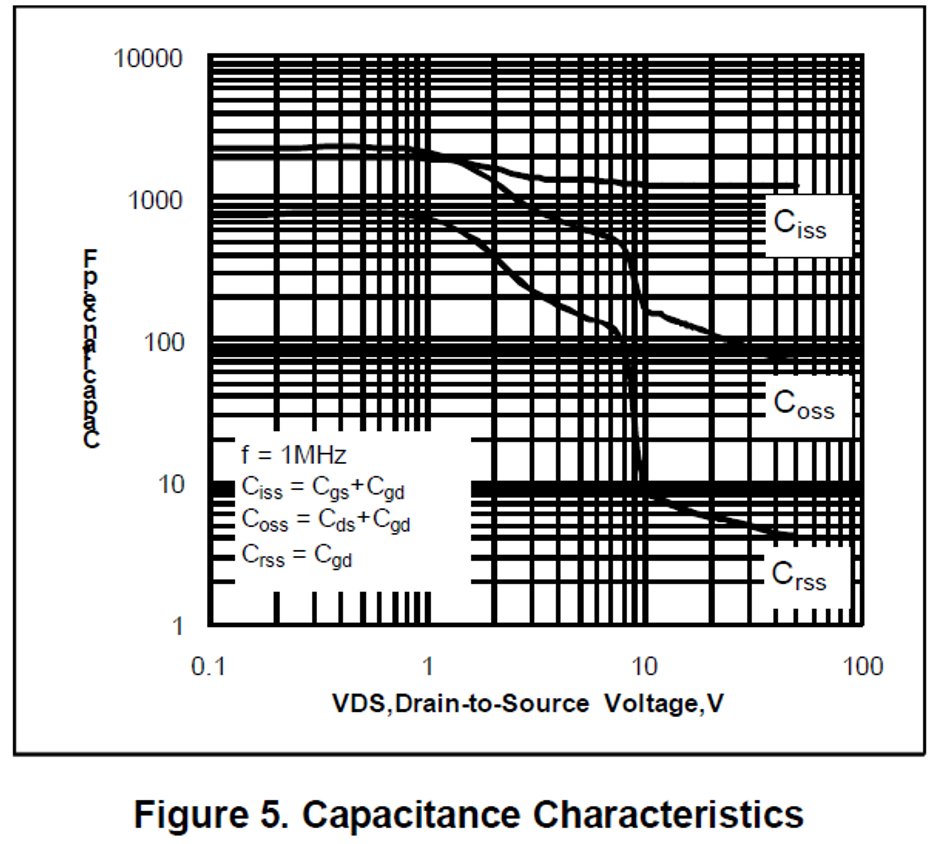

在MOSFET的參數中，CV特性曲線也是一個非常重要的指標，如下圖：

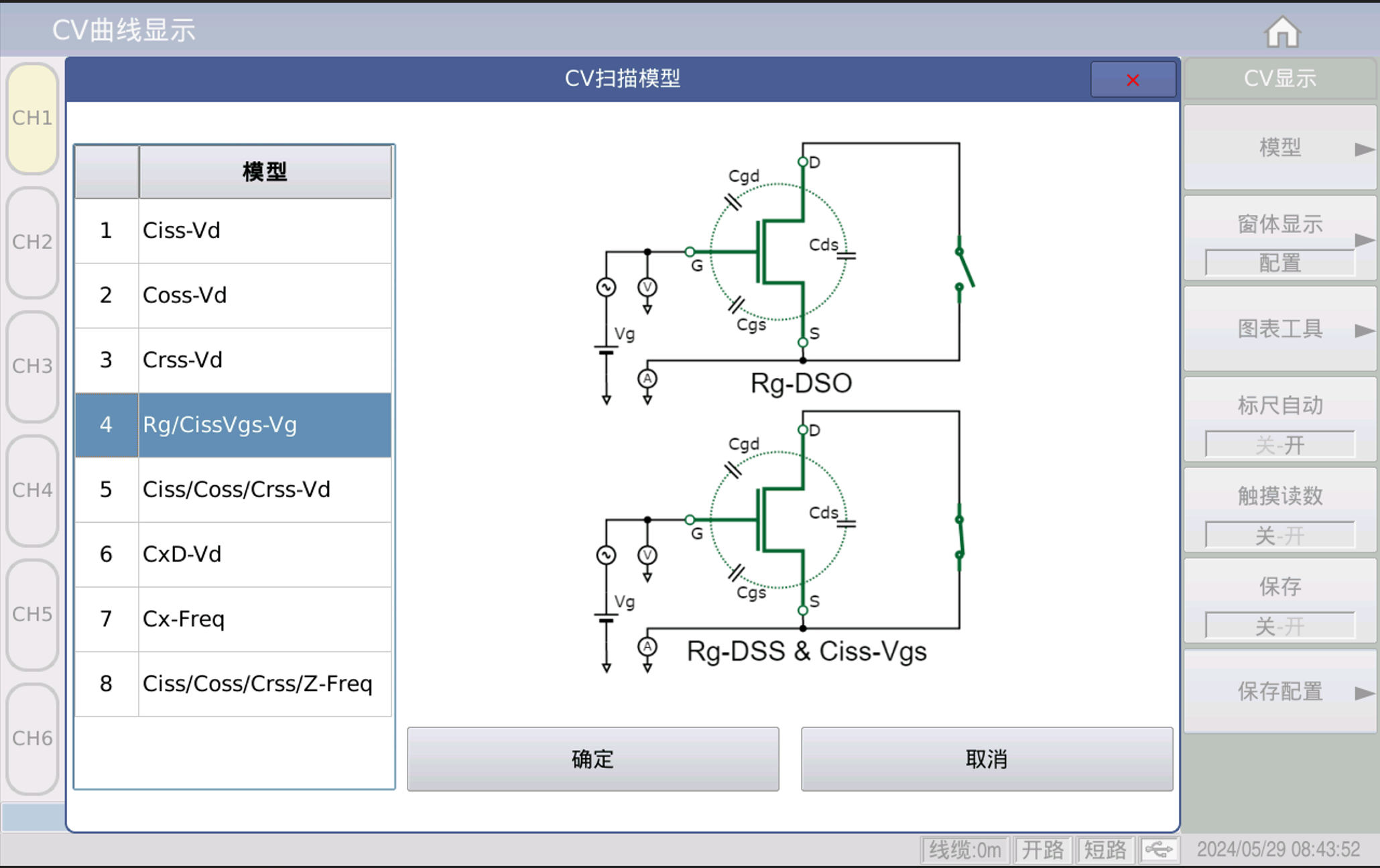

TH510系列支持C-V特性曲線分析，可以以對數、線性兩種方式實現曲線掃描，可同時顯示多條曲線：同一參數、不同Vg的多條曲線；同一Vg、不同參數多條曲線。
五、TH513-1測試夾具

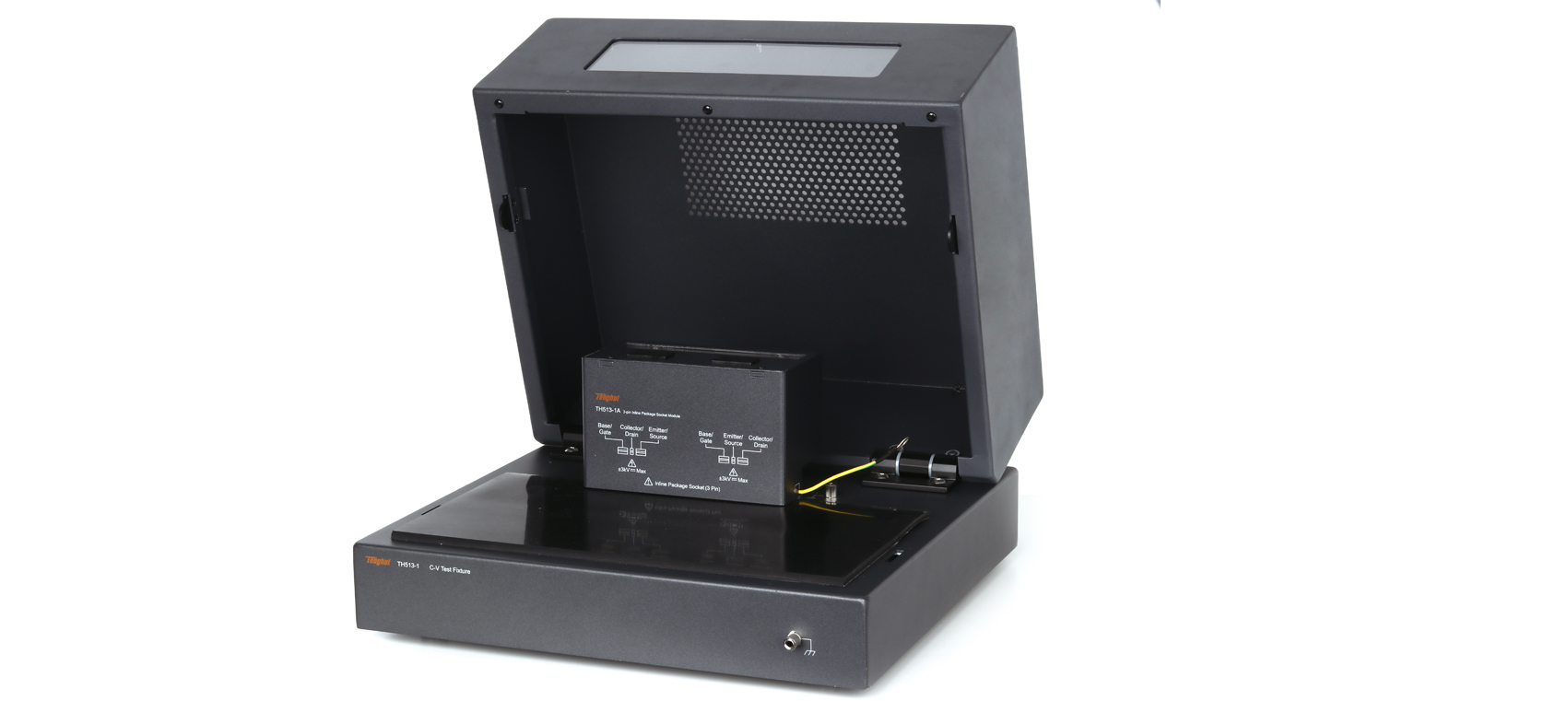

TH513-1 是專用于TH513 半導體C-V特性分析儀的測試夾具之一，專為實驗室高精度測試設計。內置Interlock安全聯鎖模塊，符合安全標準。配合TH513-1A、TH513-247-4L（選配）治具工裝可以測試TO-220、TO-247、RO-247-4L等封裝類型的直插功率器件。另外TH513-1還配備3根測試夾，可以測試模組、非標準封裝的器件。
經驗與總結
技術賦能風電，創新驅動可持續發展，同惠電子秉持開放合作之心，愿與全球行業伙伴緊密攜手，共同以智能測試技術為堅實支點，精準發力，撬動清潔能源產業的無限潛能與廣闊未來。
