研究背景

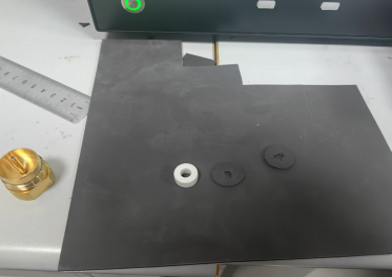

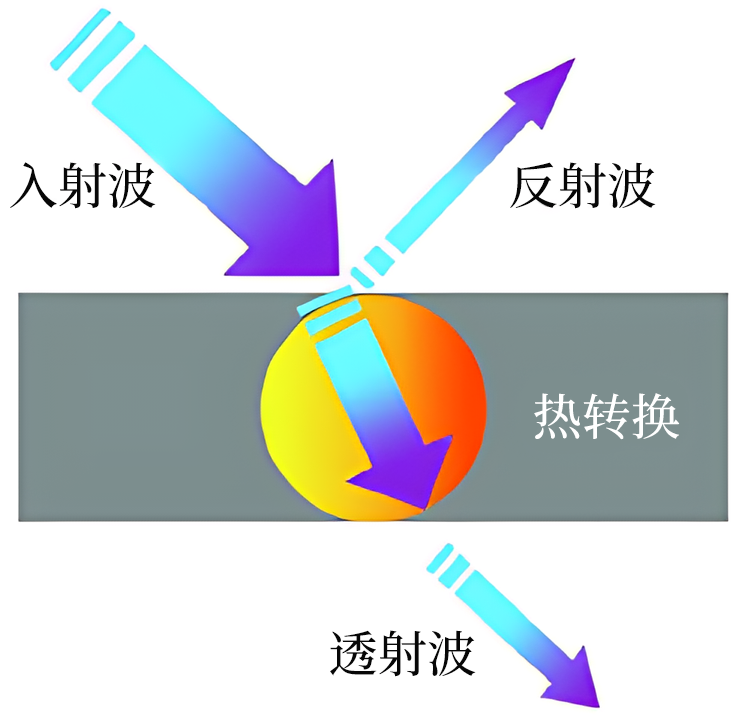

在當今這個電磁技術蓬勃發展的時代，吸波材料不僅在電磁屏蔽、隱身技術以及電子對抗等多個關鍵領域中發揮著核心作用，而且在電磁兼容屏蔽實驗室中也扮演著至關重要的角色。 磁導率，作為衡量材料電磁性能的關鍵指標之一，其精確測量對于深入探究材料的吸波原理、改進材料設計以及推動其在更多領域的應用具有舉足輕重的價值。 客戶情況 客戶在材料測試領域，現階段專注于對電磁屏蔽材料和吸波材料的磁導率特性進行深入的測試與分析。 測試要求

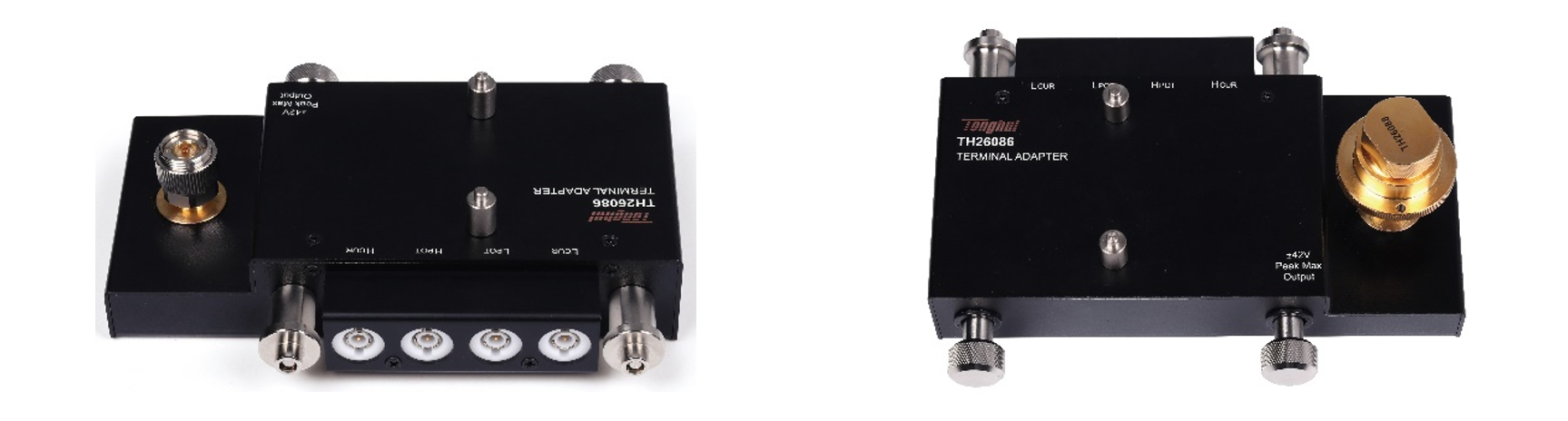

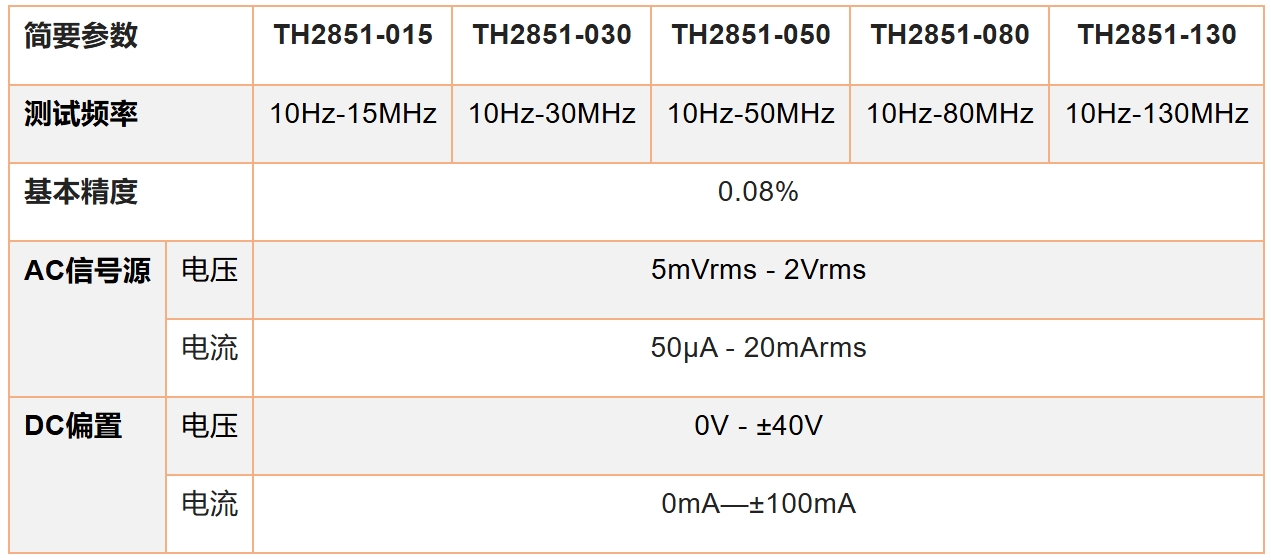

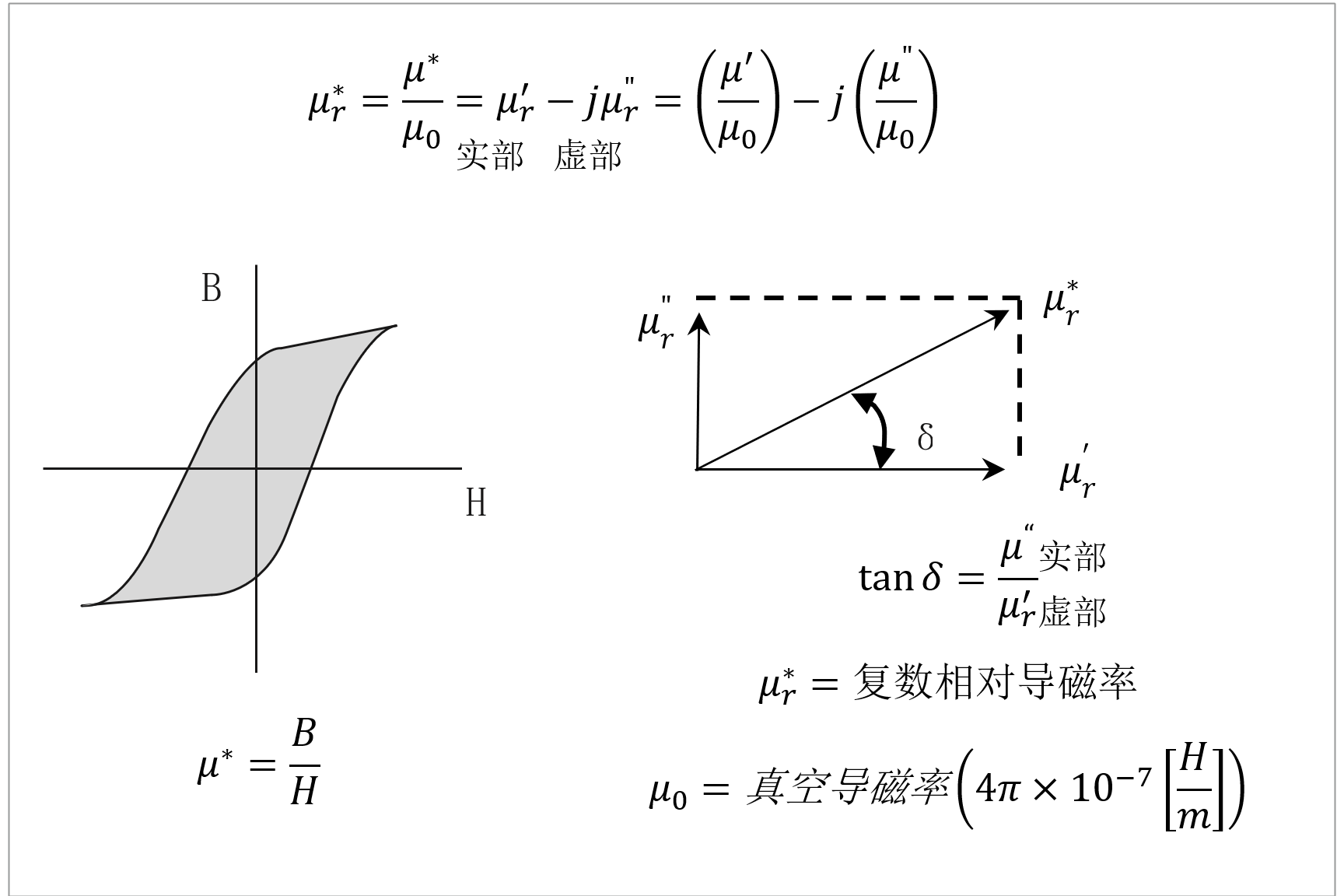

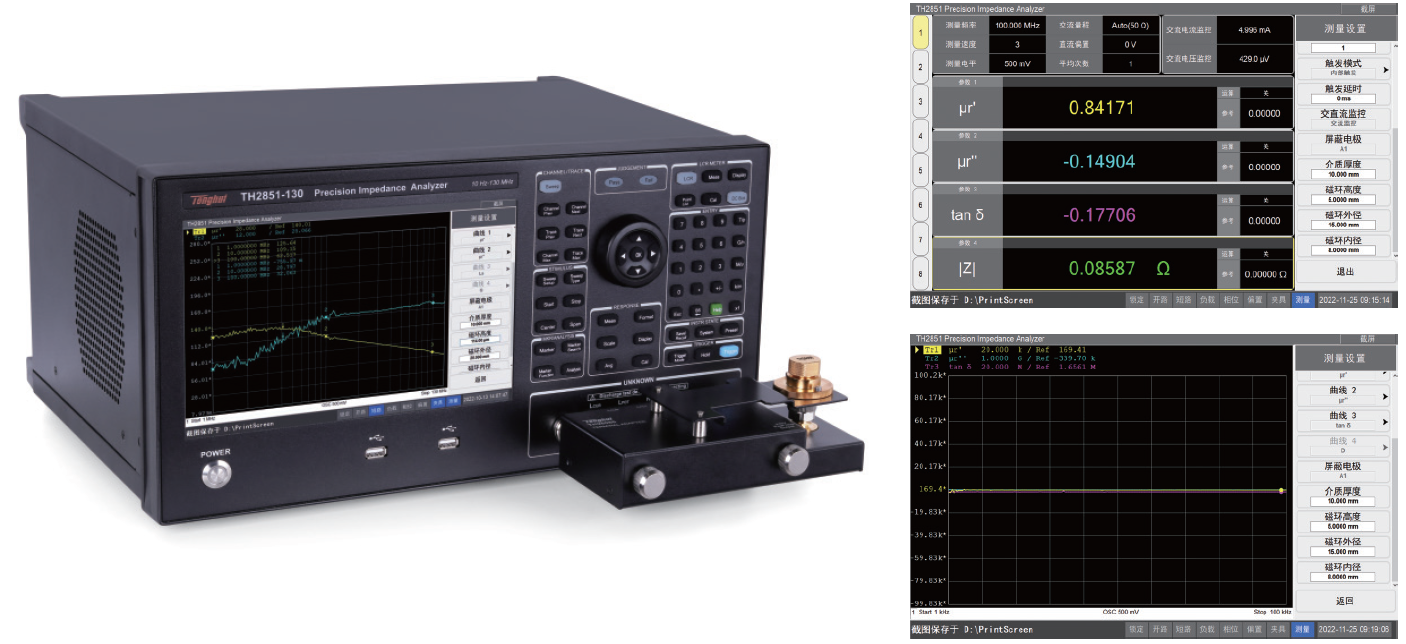

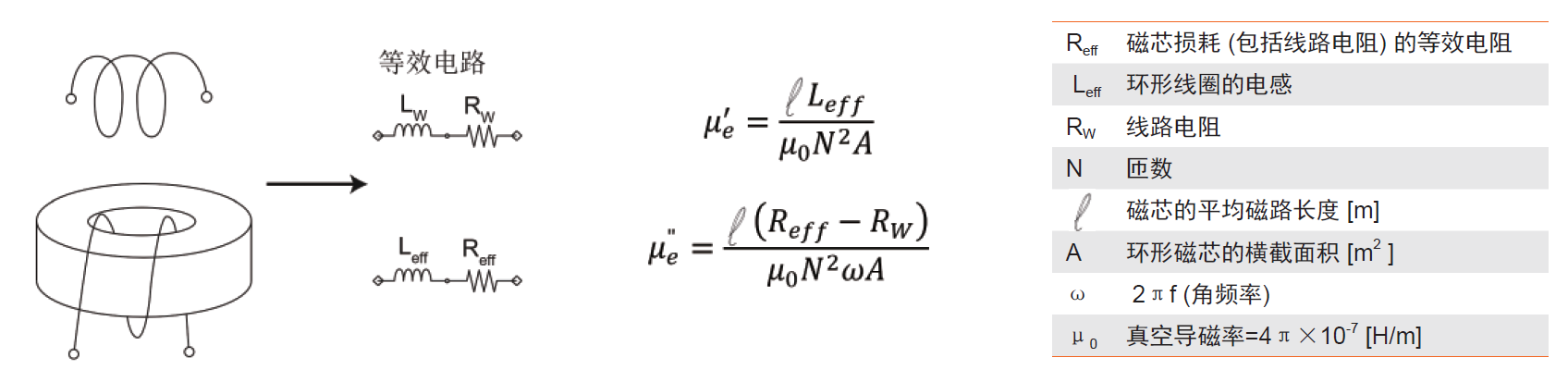

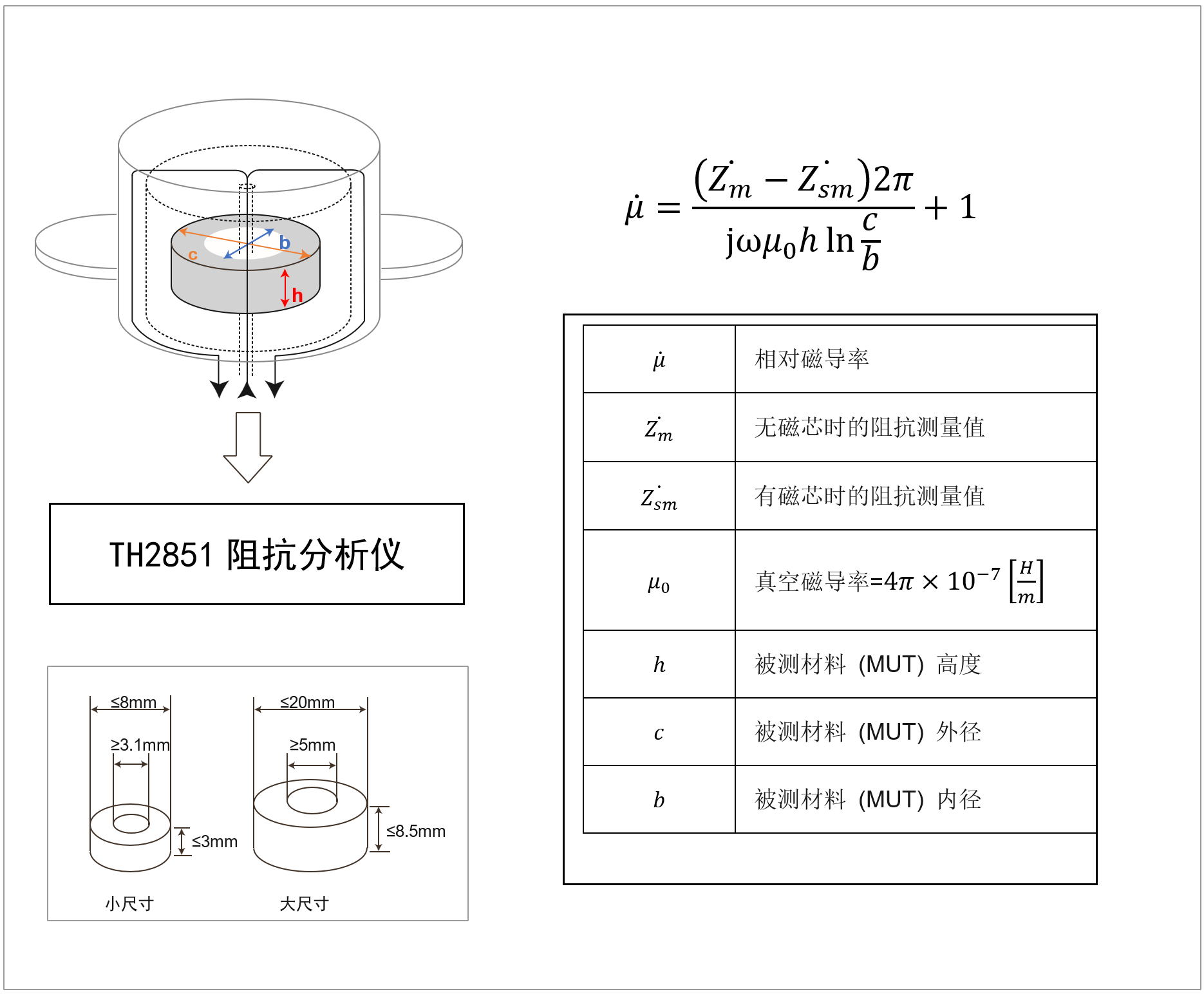

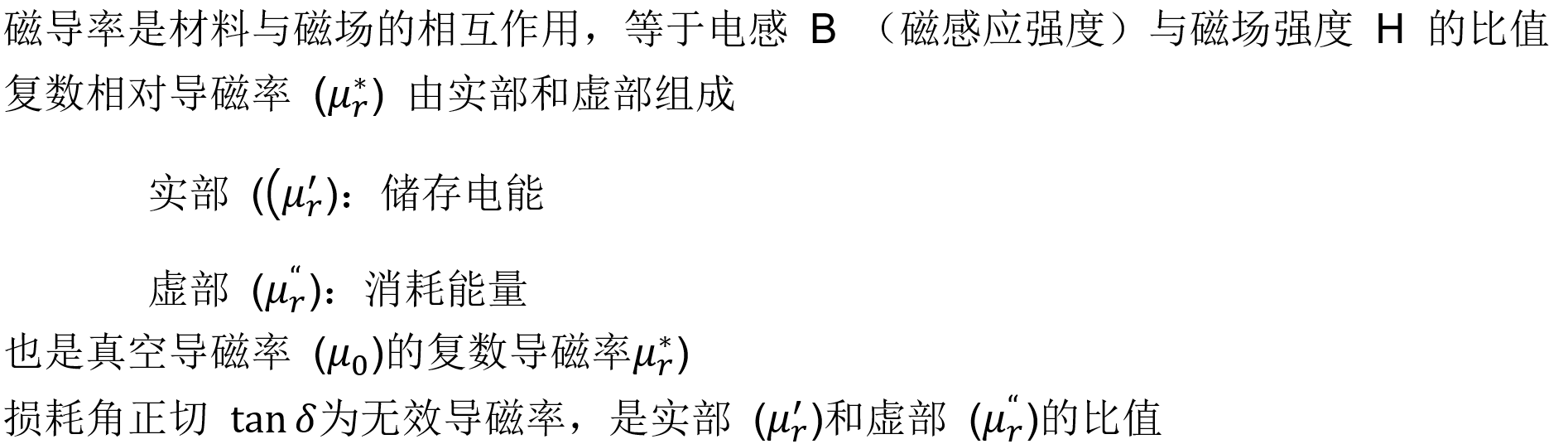

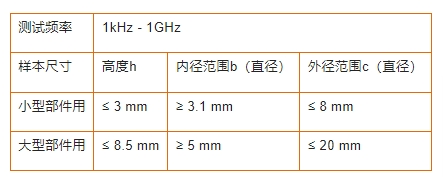

1、測試頻率：2kHz-15MHz； 2、測試電平：500mV； 3、測試磁導率實部、虛部，進行曲線掃描。 解決方案 為滿足不同客戶的測試需求，同惠推出了TH2851系列精密阻抗分析儀，共有五種型號： TH2851系列測試頻率范圍15MHz-130MHz，具備高精度（0.08%最高）、高穩定性與一致性，快速測試（最快2.5ms），配備10.1英寸高分辨率觸摸屏，支持多種測試模式與等效電路分析，兼容SCPI指令及多品牌儀器，提供中英文界面，廣泛應用于元件、材料性能評估。 磁導率(μ)是描述介質對磁場響應的物理量，表示了介質中磁感應強度與磁場強度的比例關系。 吸波材料的設計需要綜合考慮磁導率的大小和頻率特性。一般來說，吸波材料需要具有較高的磁導率，在特定頻段內呈現復合磁導率的特性，以實現對特定頻段電磁波的吸收。 TH2851系列精密阻抗分析儀支持磁性材料磁導率測試，在主機的基礎上，需選配測試夾具及磁導率分析軟件。 1、測試夾具 （1）TH26086轉接底座 用于將4端對轉換成N型7mm底座，適配其他測試夾具如TH26088磁導率測試夾具（TH26086為必選項，若未選購，TH26088將無法正確測量）。 （2）TH26088磁導率測試夾具 TH26088可精確測量環形磁性材料的磁導率。由于該夾具的結構是環形線圈繞一圈（無漏磁），因此不需要繞環形線圈的導線，而且允許廣泛的頻率覆蓋（ 它配有一個小型和一個大型夾具，適應各種尺寸）。 2、測試原理 （1）磁導率基本概念 （2）有效磁導率 采用電感測量法測量，在環形磁芯的磁芯上纏繞導線，并放置在一個密閉的圓柱形空間內（TH26088夾具），通過阻抗分析儀測量導線兩端的電感（自感），根據測試電感量及下列公式推導出有效磁導率。 （3）相對磁導率 （4）磁導率分析軟件 選擇開通磁導率分析軟件之后，儀器便可以在單測、列表掃描、曲線掃描中直接選擇磁導率參數，直接在界面顯示測試結果。 經驗與總結 從通信到新能源汽車，吸波材料的應用廣泛，大大提升了產品電磁兼容性，TH2851系列精密阻抗分析儀不僅功能全面，測試精度極高，還提供了更具競爭力的性價比，為用戶帶來了顯著的經濟與技術優勢。
