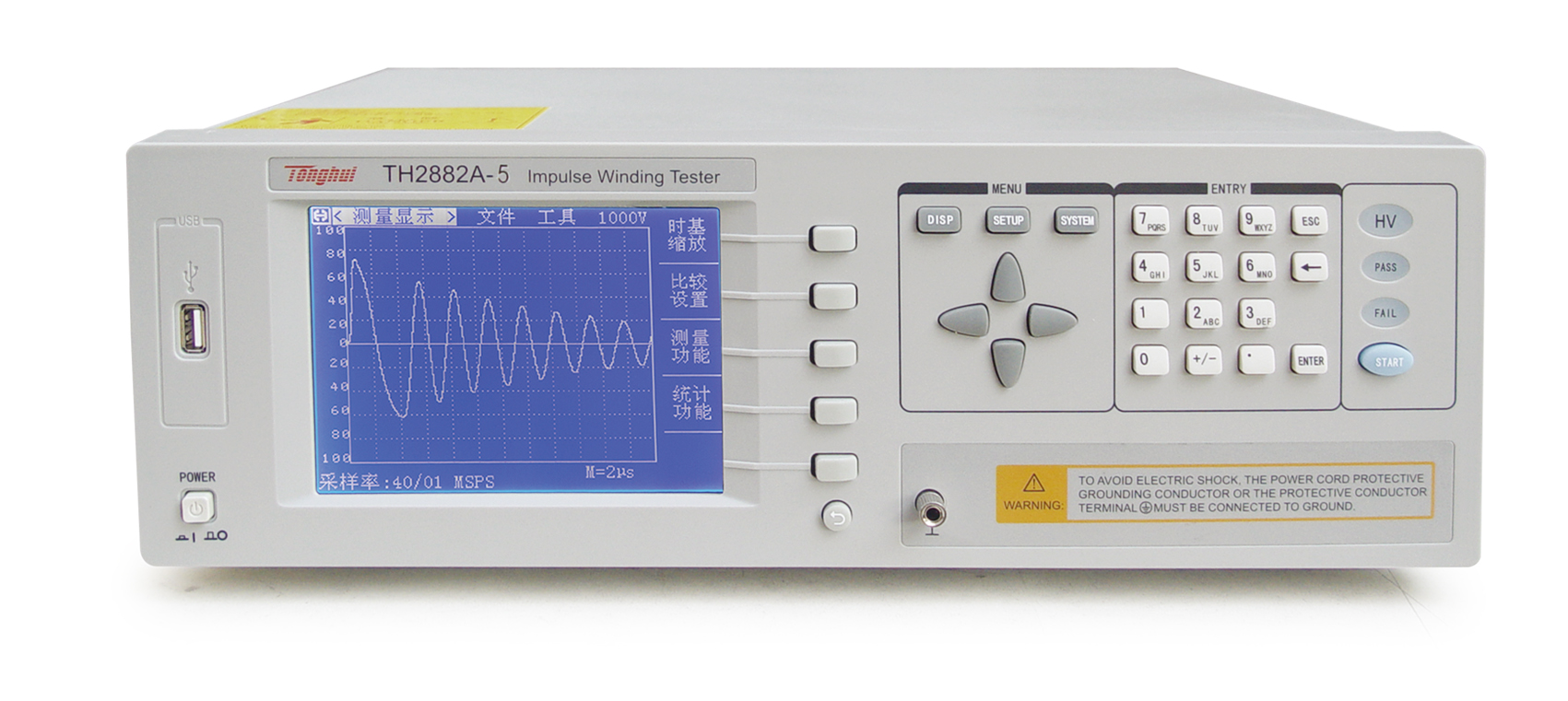

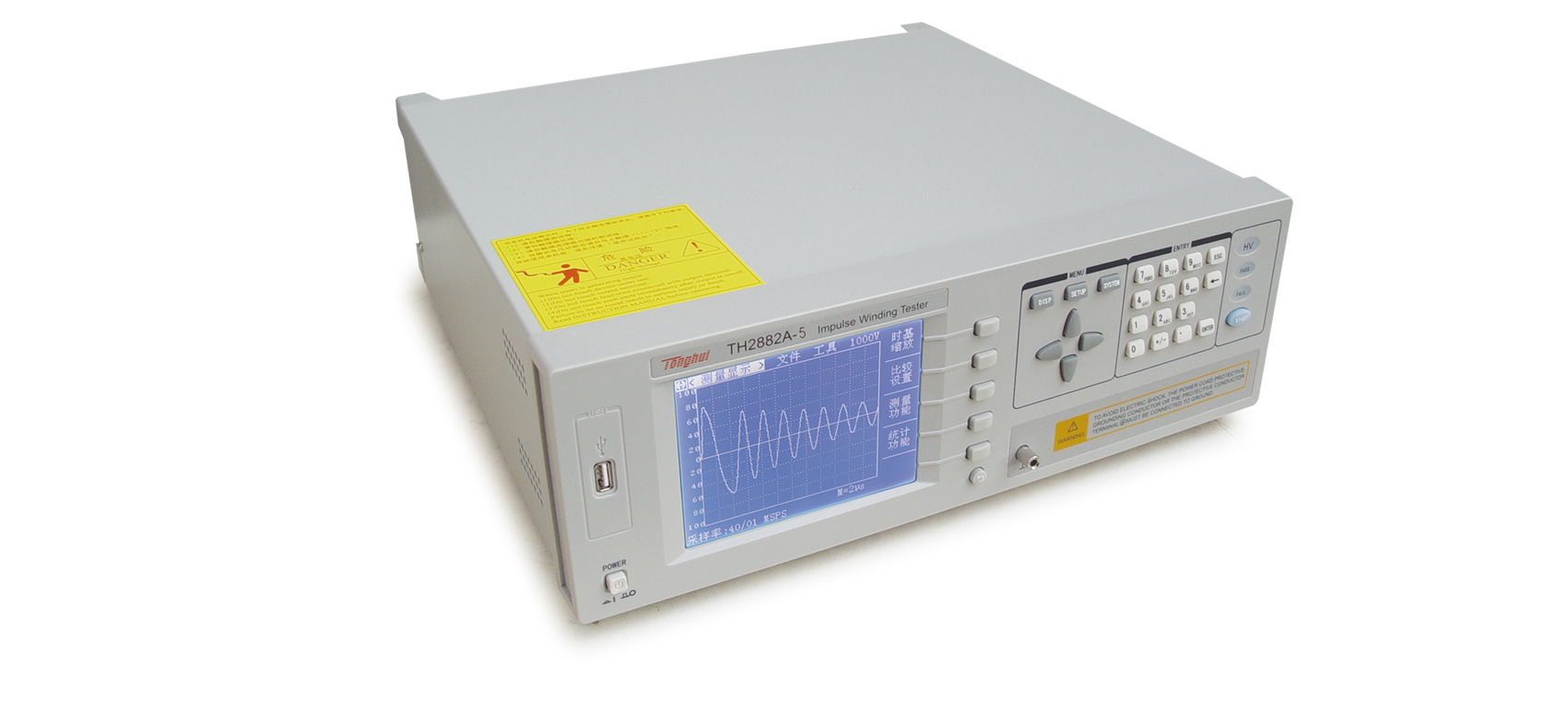

TH2882A-5 脈沖式線圈測試儀
■ 脈沖電壓輸出：500V-5kV 100V步進 僅單相
■ 電感測試范圍：≥20μH
■ 測試速度：單相最高5.5次/秒（波形OFF）
■ 最大40Msps采樣率
■ 四種波形比較方法
■ 320×240點陣圖形LCD顯示
■ 中英文操作界面
■ 可編程的多種觸發方式
■ 電壓、時間和頻率測量功能
■ Handler, RS-232C, USB host,GPIB(選件) 接口
■ USB盤可存儲500組標準波形
線圈類產品（如變壓器、電機等）由于繞線材料、磁性材料、骨架、加工工藝等因素的影響會產生線圈層間、匝間及引腳間等絕緣性能的降低。 TH2882A系列脈沖式線圈測試儀是采用高速取樣技術研制的新一代線圈類產品絕緣性能的測試儀器，可為大多數線圈類產品提供測試解決方案。 TH2882A將標準線圈的采樣波形存儲于儀器中，測試時將被測波形與標準波形比較，根據設定的判據（面積、面積差、相位差、電暈等）以判定被測線圈的優劣。
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
型號 | TH2882A-5 |
輸出脈沖電壓 | 500V-5000V±5%，100V步進 |
電壓控制方式 | 正常：編程設定測試端開路時電壓恒定：電壓自動控制，不受繞線阻抗影響 |
測試范圍 | 單相 |
脈沖能量 | ≤90milli-焦耳 |
電感量測試范圍 | ≥20μH |
顯示器 | 320×240點LCD屏幕，240×200點波形顯示 |
顯示內容 | 設定參數，標準與被測波形，測量與比較結果 |
波形采樣 | 最大40 MSPS采樣率，8位，960點 |
輸入阻抗 | 10MΩ(電阻分壓器) |
測量速度 | 5.5次/秒（波形顯示OFF）,3.3次/秒（波形顯示ON） |
顯示波形測量 | 電壓，時間，頻率 |
觸發方式 | 內部/手動（腳控）/外部/總線 |
比較方式 | 面積比較，面積差比較，電暈放電，相位差比較 |
測量重復精度 | ±1% |
判別輸出 | PASS/FAIL 顯示，報警 |
存儲器 | 儀器內部可存儲60組標準波形USB盤可存儲500組標準波形 |

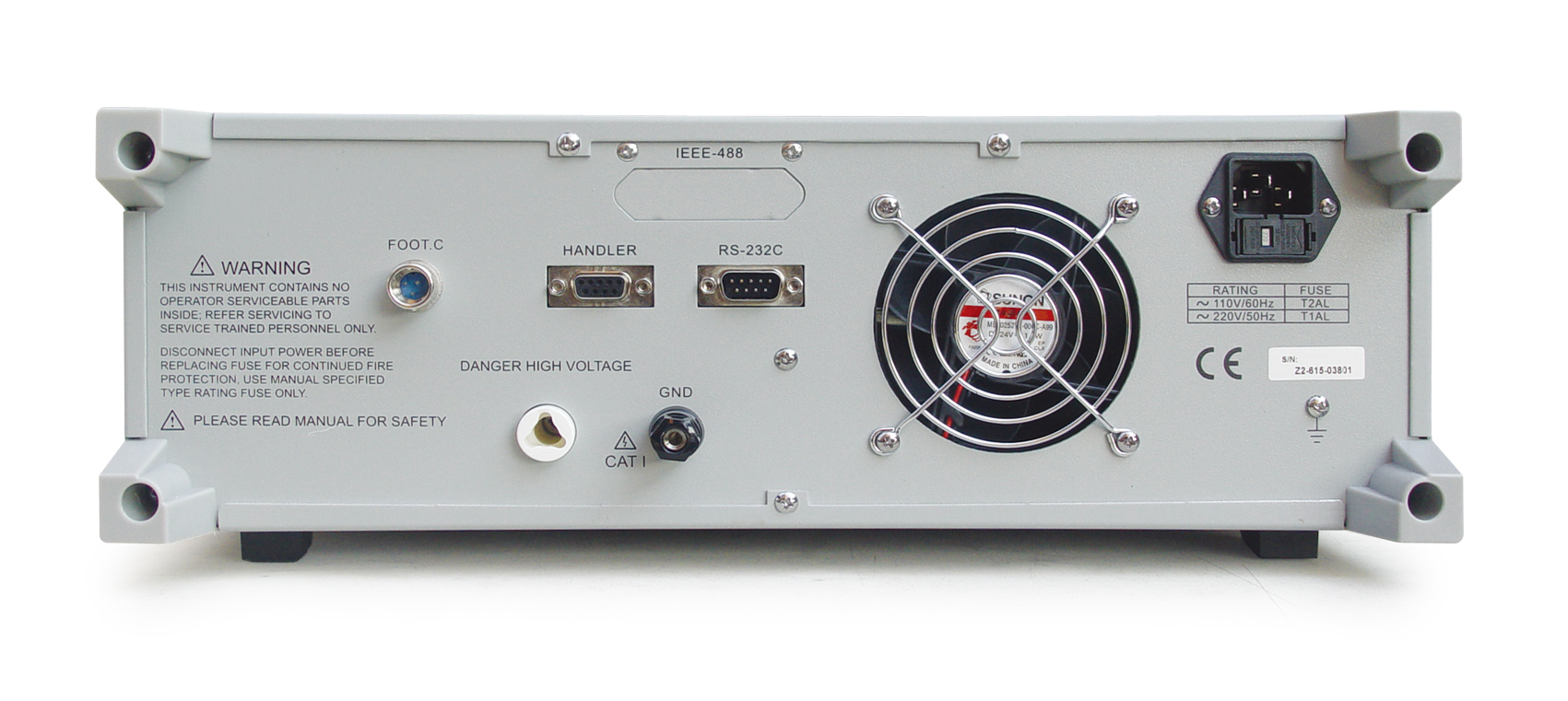

接口 | HANDLER,RS232C,GPIB(選件) |
