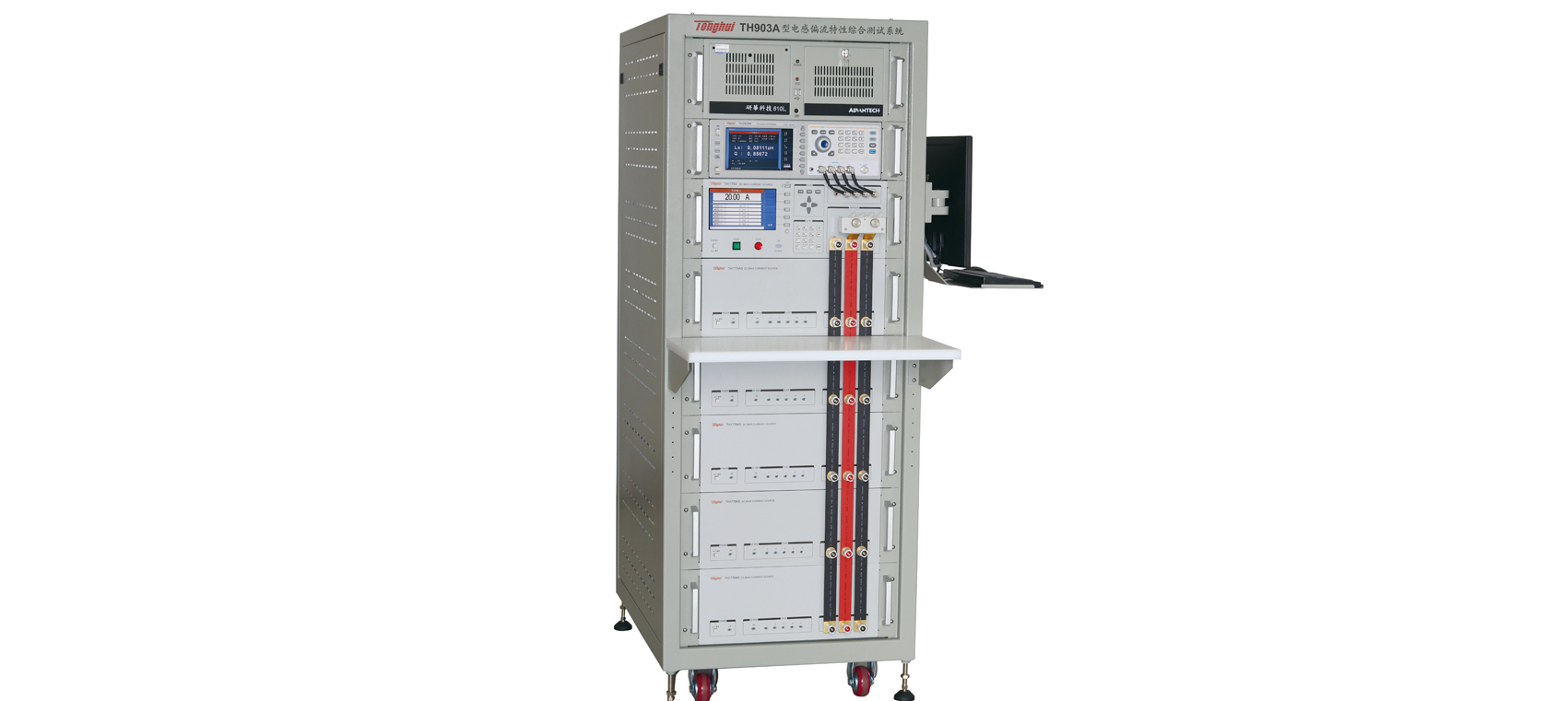

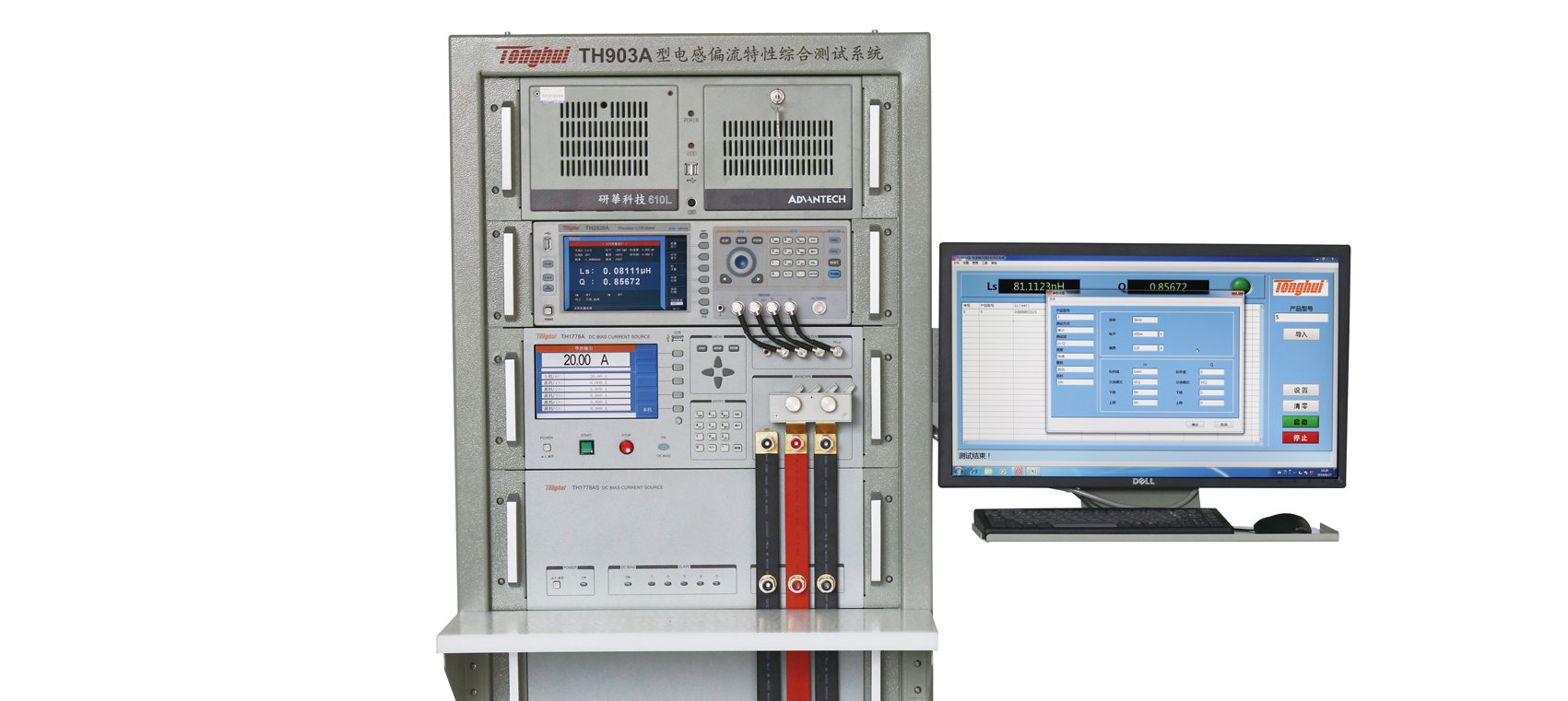

TH903A 電感偏流特性綜合測試系統
■ Windows操作環境一體化程控操作
■ 系統穩定度高，頻率響應最高2MHz
■ 靈活的可裁剪性及可擴展性
■ 極精細的電流步進（0-120A電流范圍）
■ 單一電流、步進掃描、圖形化掃描三種電流輸出方式
■ 實時操作所有參數及設置，直接在軟件界面存儲和調用
■ 圖形化操作,中英文界面
■ 提供數據庫、Excel、Txt三種格式文件存儲
TH903A電感偏流源綜合測試系統，是同惠電子憑借其在偏 置電流源領域深厚的技術積淀和廣泛的市場調研，基于TH2829/ TH2827系列LCR測試儀以及TH1778系列直流偏置電流源,整合工 控機以及對應的測試軟件所組成的一套綜合測試系統。主要用于分 析電感器的功率特性，作電感器質量檢測或產品特性的分析，為電 感器/鐵芯等偏置電流特性檢測提供測量儀器組合。
■ 電感器/電抗器直流特性分析
■ 鐵芯/鐵氧體材料飽和特性分析
■ 其他材料的直流特性分析
操作視頻
■ 請打開微信“掃一掃”，跳轉操作視頻鏈接
型號 | TH903A | ||||||
顯示 | LCR顯示屏+工控電腦顯示器 | ||||||
支持測量頻率 | 20Hz-2MHz | ||||||
電流范圍 | 20A-120A：一臺TH1778/TH1778A主機，1-5臺TH1778S/TH1778AS從機自由匹配 | ||||||
組合方式 | LCR型號 | TH2827A/TH2829A | TH2827C/TH2829C | TH2838/TH2838H | |||
頻率范圍 | 20Hz - 300kHz | 20Hz - 1MHz | 20Hz - 1MHz | ||||
偏置電流源 | 主機:TH1778或TH1778A | ||||||
電流范圍 | 20A必選1臺 | ||||||
工控機系統 | 工控機、液晶顯示器、鍵盤、鼠標、上位機軟件、19英寸標準機柜 | ||||||
顯示方式 | 單點、列表、圖形掃描、多頻率點電流掃描曲線 | ||||||
數據存儲 | 測試文件，波形圖片，波形數據，數據 （EXCEL、TXT、數據庫） | ||||||
電流加載方式 | 上位機控制+實體按鍵+腳控開關 | ||||||
電流步進 | 1.000A - 5.000A | 25mA | 5.0A - 120.0A | 100mA | |||
掃描調整時間 | 1.000A - 5.000A | 10ms-3600s | 5.0A - 120.0A | 20ms - 3600s | |||
掃描調整最小步進 | 1.000A - 5.000A | 25mA | 5.0A - 120.0A | 100mA | |||
最大輸出電壓 | 10V | ||||||
最大允許直流電阻 | Rmax= Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） | ||||||
最大允許電感量 | Lmax= Vmax/di/dt (mH)（Lmax的計算請參照用戶手冊說明） | ||||||
連續加載最大電流時間 | 2-3h，不間斷輸出 | ||||||
