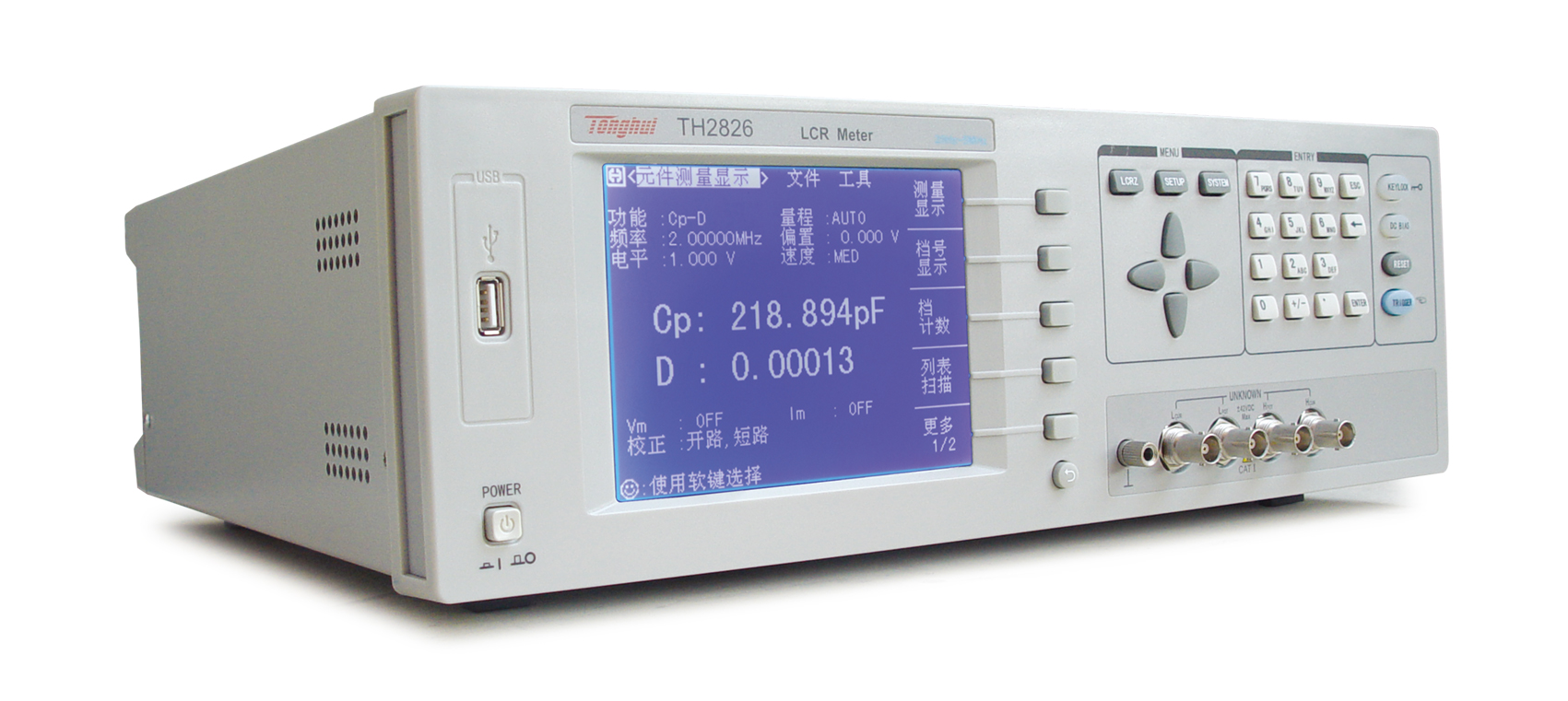

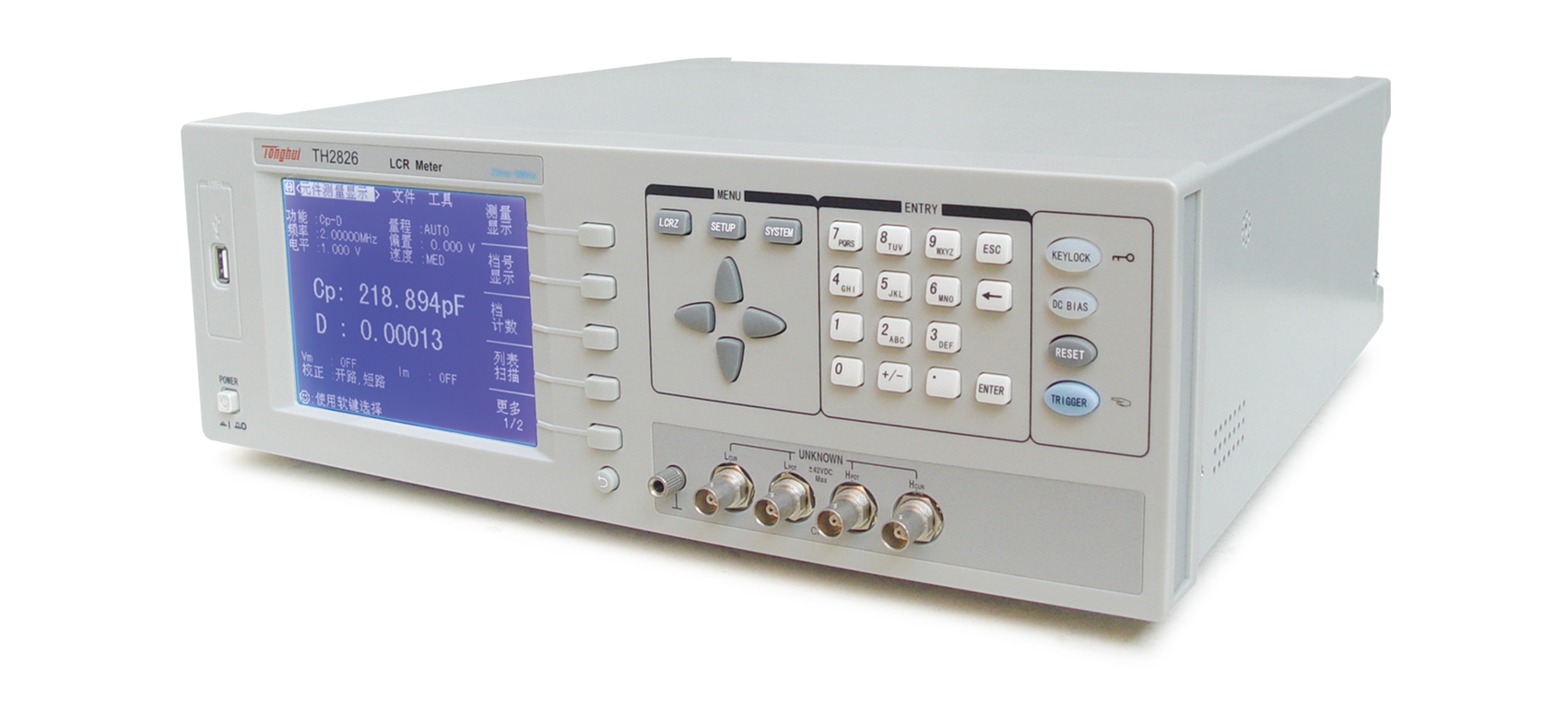

TH2826 高頻LCR數字電橋(含同惠TH2826LCR數字電橋系統軟件V1.0)
■ 測試頻率：20Hz～5MHz，分辨率：10mHz步進
■ 基本精度：0.1%
■ 測試速度：200次/s
■ 壓電陶瓷、超聲波換能器等器件的阻抗分析
■ 具有多參數多頻列表掃描功能
■ 測試電平10mV～5V, 1mV步進
■ 320×240點陣大型圖形LCD顯示
■ 五位讀數分辨率
■ 可測量22種阻抗參數組合
■ 四種信號源輸出阻抗
■ 10點列表掃描測試功能
■ 內部自帶直流偏置源
■ 外置偏流源至40A(選件)
■ 電壓或電流的自動電平調整(ALC)功能
■ V、I測試信號電平監視功能
■ 圖形掃描分析功能
■ 20組內部儀器設定可供儲存/讀取
■ 內建比較器,10檔分選及計數功能
■ 多種通訊接口方便用戶聯機使用
■ 2m/4m測試電纜擴展(選件)
■ 中英文可選操作界面
■ 可通過USB HOST 自動升級儀器工作程序
TH2826 系列元件測試儀是符合 LXI 標準的新一代阻抗測試儀器，其 0.1% 的基本精度、 20Hz ～ 5MHz 的頻率范圍可以滿足元件與材料的測量要求，可測量低 ESR 電容器和高 Q 電感器的測量。可用于諸如傳聲器、諧振器、電感器、陶瓷電容器、液晶顯示器、變容二極管、變壓器等進行諸多電氣性能的分析。
TH2826 系列產品是電子元器件設計、檢驗、質量控制和生產測試強有力的工具。其超 高速的測試速度使其特別適用于自動生產線的點檢機，壓電器件的頻率響應曲線分析等 等。其多種輸出阻抗模式可以適應各個電感變壓器廠家的不同標準需求。TH2826 系列產品 以其卓越的性能可以實現商業標準和軍用標準如 IEC 和 MIL 標準的各種測試。
■ 無源元件
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■ 半導體元件
LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性；晶體管或集成電路的寄生參數分析
■ 其它元件
印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■ 介質材料
塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料
鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料
半導體材料的介電常數、導電率和C-V特性
■ 液晶單元
介電常數、彈性常數等C-V特性
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
測試參數 | C, L, R,Z,Y,X,B, G, D, Q, θ,DCR | |
測試頻率 | TH2826 | 20 Hz～5MHz,10mHz步進 |
測試信號電平 | f≤1MHz | 10mV～5V,±（10%+10mV） |
f>1MHz | 10mV～1V,±（20%+10mV) | |
輸出阻抗 | 10Ω, 30Ω, 50Ω, 100Ω | |
基本準確度 | 0.1% | |
顯示范圍
| L | 0.0001 uH ～ 9.9999kH |
C | 0.0001 pF ～ 9.9999F | |
R,X,Z,DCR | 0.0001 Ω ～ 99.999 MΩ | |
Y, B, G | 0.0001 nS ～ 99.999 S | |
D | 0.0001 ～ 9.9999 | |
Q | 0.0001 ～ 99999 | |
θ | -179.99°～ 179.99° | |
測量速度 | 快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s | |
校準功能 | 開路 / 短路點頻、掃頻清零，負載校準 | |
等效方式 | 串聯方式, 并聯方式 | |
量程方式 | 自動, 保持 | |
顯示方式 | 直讀, Δ, Δ% | |
觸發方式 | 內部, 手動, 外部, 總線 | |
內部直流偏 | 電壓模式 | -5V ～ +5V, ±(10%+10mV), 1mV步進 |
置源 | 電流模式（內阻為50Ω） | -100mA ～ +100mA, ±(10%+0.2mA),20uA步進 |
比較器功能 | 10檔分選及計數功能 | |
顯示器 | 320×240點陣圖形LCD顯示 | |
存儲器 | 可保存20組儀器設定值 | |

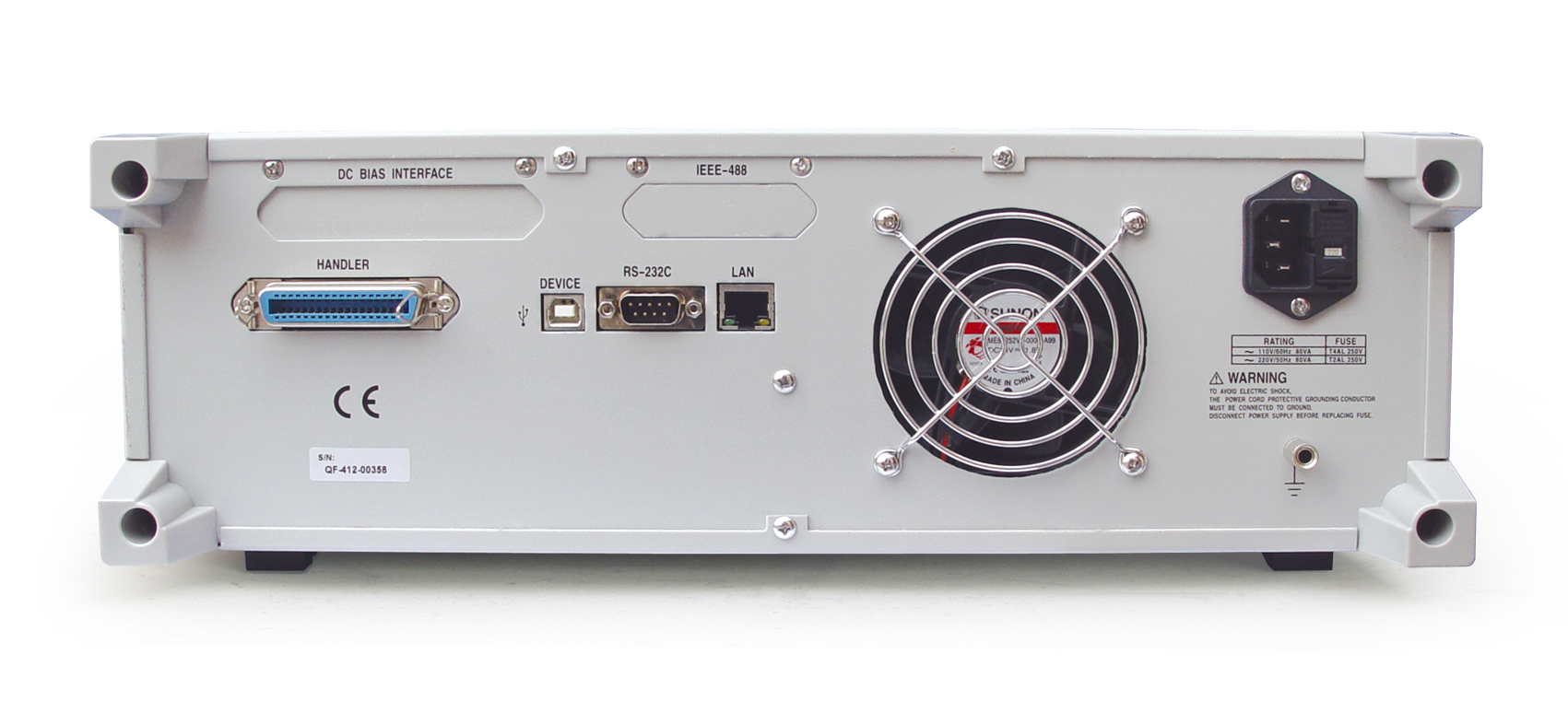

接口 | USB DEVICE( USBTMC and USBCDC support) | |
USB HOST(FAT16 and FAT32 support) | ||
LAN(LXI class C support) | ||
RS232C | ||
HANDLER | ||
GPIB（選件） | ||
