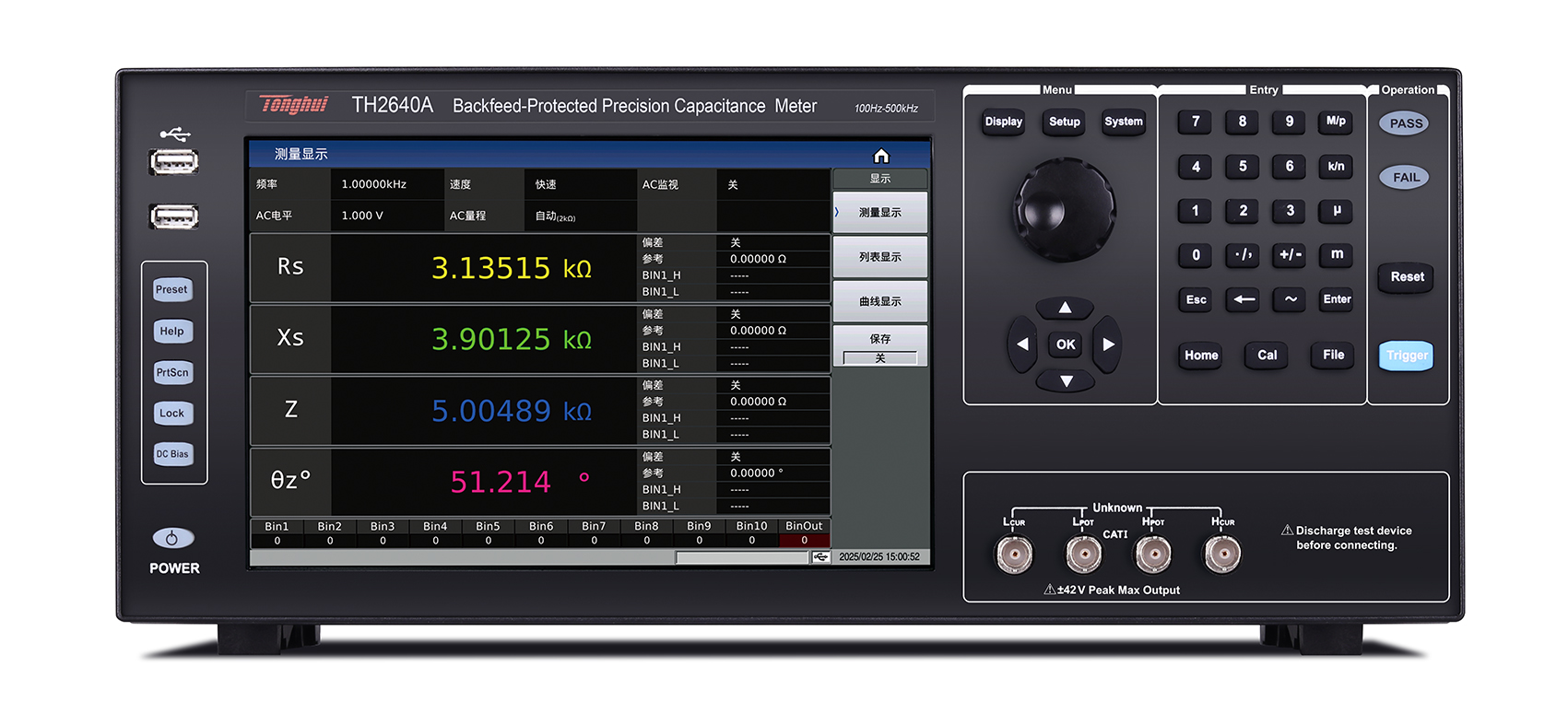

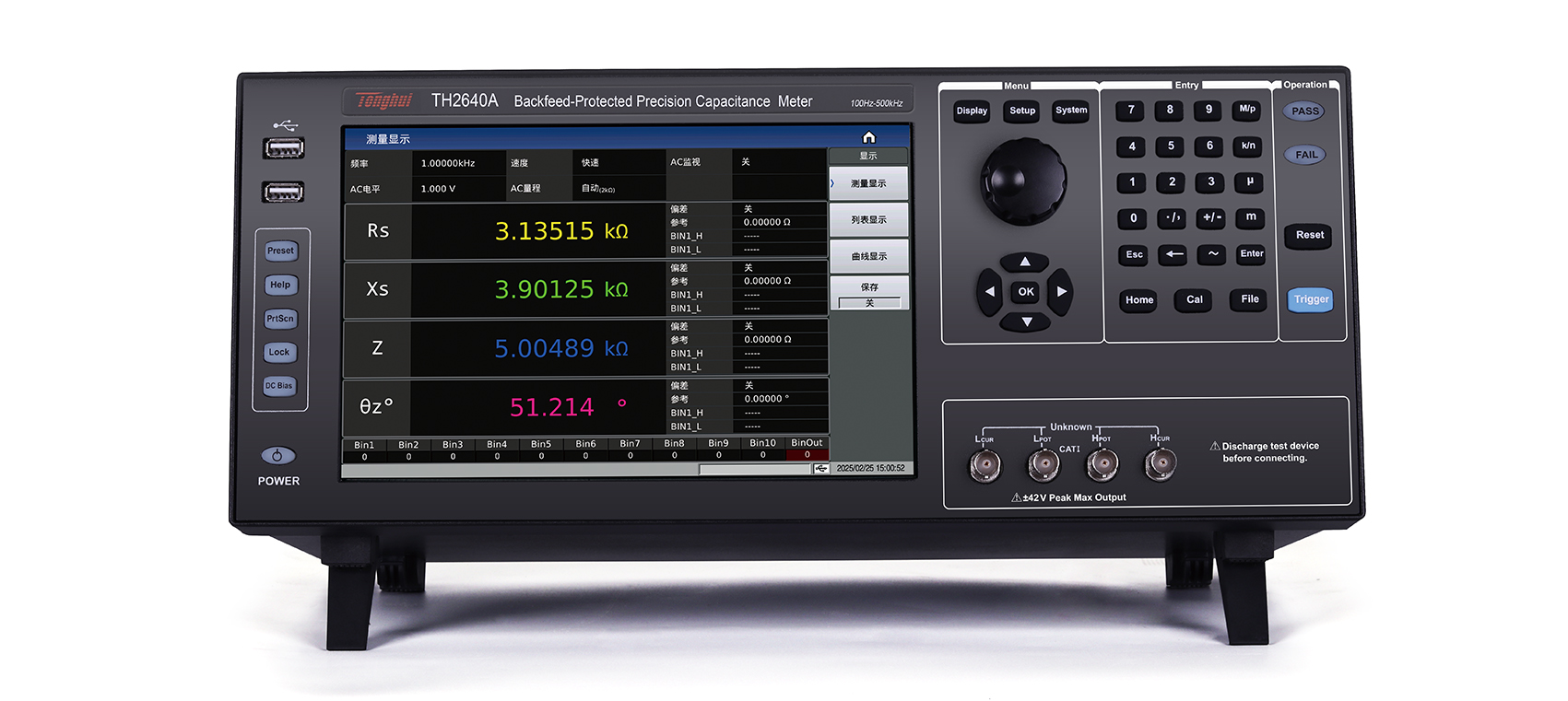

TH2640A 耐沖擊精密電容測試儀
■ 高穩定性和一致性：20個量程配置
■ 高功率：信號電平：20VAC/100mAAC
■ 高速度：測試速度高達10ms（100次/秒）
■ 高分辨：10.1英寸，分辨率1280*800，電容式觸摸屏
■ 點測、列表掃描、圖形掃描三種測試方式
■ 四參數測量
■ 201點多參數列表掃描功能
■ 圖形掃描功能，4軌跡任意選擇，支持1/2/4分屏
■ 分選功能：LCR模式10檔分選
■ 耐沖擊：抗沖擊電壓高達200V
■ 高兼容性：支持SCPI/MODBUS指令集，兼容國際其他知名品牌
■ 介質材料：塑料、陶瓷和其它材料的介電常數和損耗角評估
■ 磁性材料：鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■ 半導體材料：半導體材料的介電常數、導電率和C-V特性
產品型號 | TH2640A | TH2640B | |
顯示 | 顯示器 | 10.1 英寸電容觸摸屏 | |
比例 | 16:9 | ||
分辨率 | 1280×RGB×800 | ||
測量參數 | 方式 | 四參數任意選擇 | |
AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | ||
測試頻率 | 范圍 | 100Hz-500kHz | |
精度 | 0.01% | ||
分辨率 | 1mHz (100.000Hz-999.999Hz) | ||
10mHz (1.00000kHz-9.99999kHz) | |||
100mHz (10.0000kHz-99.9999kHz ) | |||
1Hz (100.000kHz-999.999kHz) | |||
10Hz (1.00000MHz-2.00000MHz) | |||
AC 測試信號模式 | 額定值 (ALC OFF) | 設定電壓為測試端開路時 Hcur 電壓 | |
設定電流為測試端短路時從 Hcur 流出電流 | |||
恒定值 (ALC ON) | 保持 DUT 上電壓與設定值相同 | ||
保持 DUT 上電流與設定值相同 | |||
測試電平 | 電壓范圍 | 5mVrms-20Vrms |
準確度 | ±（10%×設定值 +2mV）（AC≤2Vrms） ±（10%×設定值 +5mV）（AC ＞ 2Vrms） | |
分辨率 | 1mVrms （5mVrms-1Vrms） | |
10mVrms (1Vrms-20Vrms) | ||
電流范圍 | 50μArms-100mArms | |
分辨率 (20Ω內阻 ) | 10μArms (50μArms-10mArms) | |
100μArms (10mArms-100mArms) | ||
測試端配置 | 五端 | |
測試電纜長度 | 0m | |
輸出阻抗 | 20Ω，±4%@1kHz | |
數學運算 | 與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ% | |
等效方式 | 串聯、并聯 | |
校準功能 | 開路 OPEN、短路 SHORT、負載 LOAD | |
測量平均 | 1-255 次 | |
量程選擇 | 自動 AUTO、手動 HOLD | |
量程配置 | 50mΩ、100mΩ、200mΩ、500mΩ、1Ω、2Ω、5Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、 1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |
測量時間（ms） | 快速 : 10.4ms 中速 : 90.4ms 慢速 : 218ms | |
基本測量準確度 | 0.05%（具體參考說明書） | |
測量顯示范圍 | ||
Cs、Cp | 0.00001pF-9.99999F | |
Ls、Lp | 0.00001μH-99.9999kH | |
D | 0.00001-9.99999 | |
Q | 0.00001-99999.9 | |
R、Rs、Rp、X、Z | 0.001mΩ-99.9999MΩ | |
G、B、Y | 0.00001μs-99.9999S | |
θr | -3.14159-3.14159 | |
θd | -179.999° -179.999° | |
Δ% | ±（0.000%-999.9%） | |
多功能參數列表掃描 | 點數 | 201 點，每個點可設置平均次數，每個點可單獨分選 |
參數 | 測試頻率、AC 電壓、AC 電流 | |
觸發模式 | 順序 SEQ：當一次觸發后，在所有掃描點測量，/EOM/INDEX 只輸出一次 | |
步進 STEP：每次觸發執行一個掃描點測量，每點均輸出 /EOM/INDEX，但列表掃描比較器結果只在最后的 /EOM 才輸出 | ||
其他特點 | 1. 掃描參數與測試參數都有多種復制功能 2. 每個掃描點均可設置延時 3. 結果顯示字體無極放大 | |
比較器 | 每個掃描點最多可測量四個測試參數，每個參數均可設置上下限，所有測試參數都合格輸出 PASS 信號，否則輸出 FAIL 信號，未設上下限則不判斷 | |
