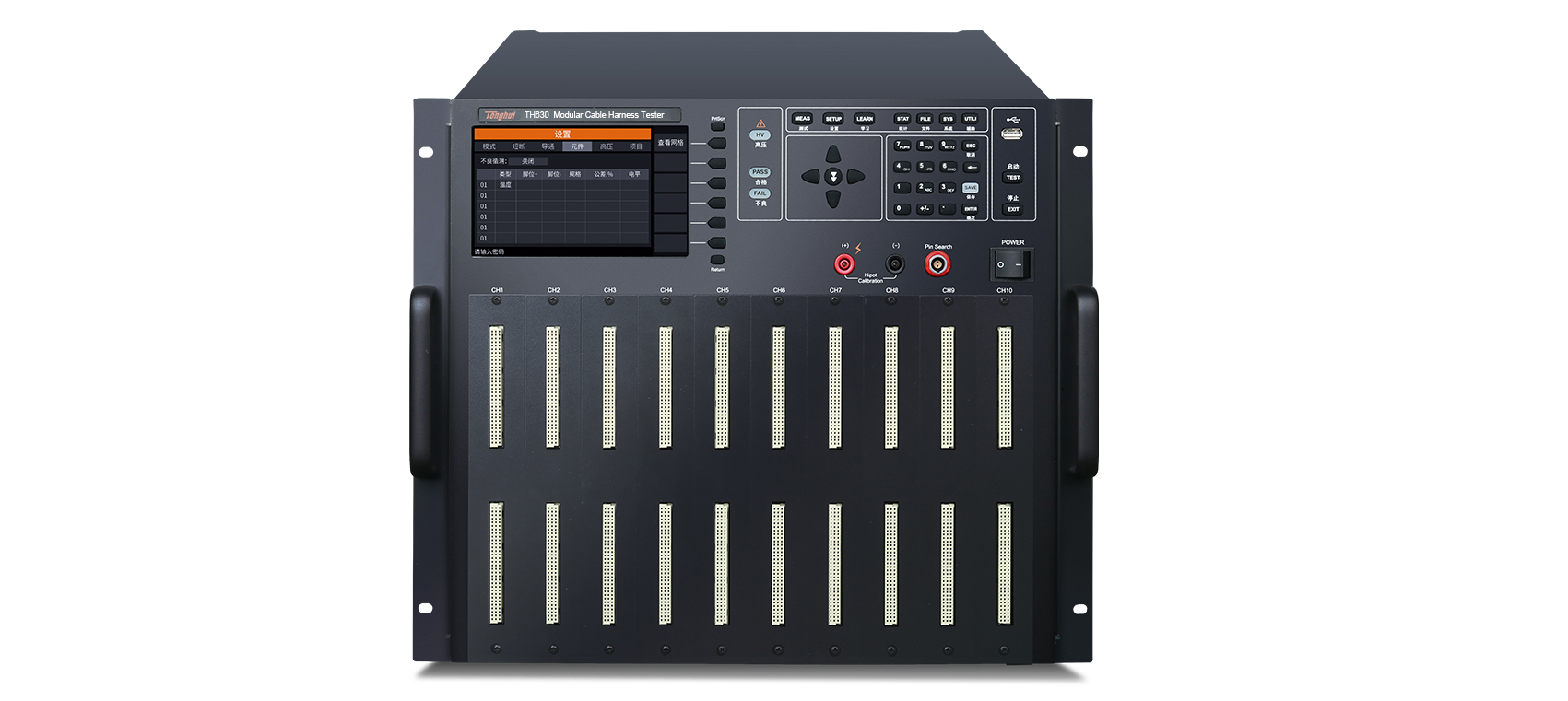

TH6XX模塊化線束線纜綜合測試系統是同惠電子在多年線材測試研發與用戶使用經驗基礎上，采用最新技術設計的新一代線材測試儀。

       TH6XX系列四線制測量通道數為64-1280CH。導通測試的范圍低至10μΩ、耐壓測試高達AC3000V/DC4000V。

         TH6XX系列尤其適用于新能源汽車電池FPC、集成母排焊接電阻CCS、汽車PDU、高壓線纜、線束品質及連接可靠性檢驗的多功能、自動化的線材綜合參數測試系統。

快速選型

■ 汽車電子：

   汽車電池FPC、集成母排焊接電阻CCS、汽車PDU、ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線

■ 通訊和IT：

   電話線、網絡連接線、多股連接線、手機屏線、TYPEC數據線、USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE  硬盤連接線、SATA硬盤連接線等

■ 電子工業：

   排線、扁平線、接插件、電源線、多路開關、RS232連接線、  GPIB連接線、USB延長線、多芯插座

■ 元器件：

   無源器件：電容、電感，電阻，二極管，電容極性

■ 安規測試：

   交流耐壓、直流耐壓、絕緣電阻

功能特點

1. ms級高速短斷路測試判斷（專利號：201210021127.2）

    短斷路測試是線束線纜測試儀最常用的基本測量功能，短斷路測試速率的大小反映了線束測試效率的高低。

    鑒于本系統最多測試通道數可達數千路，因此，短斷路測試速度將嚴重影響儀器測試效率。本系統創新研發二分法短斷路測量專利技術，使短斷路測試不再成為測試效率提升的瓶頸。

2. 1A恒流、四線式測量，確保焊接電阻精確測量

    焊接點、鉚接點、緊固件等接觸類電阻，通常為mΩ甚至μΩ級別，常規線束測試采用的恒壓法或者小電流恒流法難以達到理想的測量分辨率和測試精度。

    TH6XX系列產品憑借公司多年微弱信號測試技術積累，采用專有的μΩ級接觸電阻測量技術，保證μΩ級別微小接觸電阻測試穩定、可靠，重復性高：

    a) 采用DC恒流測試方法，將恒流源電流提高至1A；

    b) 采用四線式測量技術，有效消除測試引線電阻壓降帶來的測試誤差；

    c) 支持快速短路清零，最小測試分辨率穩定可達1μΩ

    d)在微小電阻測試時，測試連接系統存在數μV至數十μV的金屬接觸熱電勢，且該熱電勢隨系統和外界環境溫度不斷變化。因此，消除熱電勢影響成為系統穩定測量的主要因素。本系統可快速、可靠地消除接觸熱電勢的影響，保證μΩ級接觸電阻的穩定測量。

3. 支持熱敏電阻（NTC）測量

    被測線束系統往往包含熱敏電阻（NTC）元件，測試NTC元件需同時測試阻值和溫度，并在特定溫度下判斷NTC電阻處于用戶設定的上下限范圍內。

    TH6XX系列將恒定電壓施加在被測NTC電阻兩端，分別采樣電壓和電流，最后計算出NTC電阻值。同時，系統根據內置溫度傳感器測量得到當前溫度T0，在客戶提供的R-T表中，獲得T0環境下NTC對應的上下極限，自動判斷是否合格。

    儀器支持NTC一鍵設定。

4. 高低壓分離，范圍更寬、精度更高的絕緣電阻測試（專利號：202310166151.3）

    線束測試時，涉及短斷路、導通、元器件、交流阻抗、耐壓、絕緣等參數的測試，不同參數測量技術不同，各種高低壓、交直流信號相互干擾，將嚴重影響通道間絕緣性能并降低絕緣測試穩定性及測試范圍。

TH6XX采用高低壓分離專利技術，將高低壓、高低頻信號相互隔離，有效解決了通道間相互干擾的關鍵技術難題，將儀器自身絕緣阻抗提高到100GΩ，從而使絕緣電阻測試范圍達到了10GΩ以上。

5. 多種高壓測量技術，保證系統高效測試（專利號：201810815965.4）

    TH6XX系列產品內置二分法、一對其他、所有對地、自動測試及相鄰腳位測試多種高壓測試方法，在保證測試結果準確的情況下，極大的提升測試效率。

6. 接觸檢查功能

在線束系統、電池焊點等生產測試時，測試點數量規模龐大，多達幾百乃至數千個測試點，測試線連接發生故障時，故障排除將是非常艱巨的任務。由于測試頻繁，測試線、工裝、模具等與被測件的測試點會產生接觸不良狀況，一旦出現接觸不良，器件參數、耐壓絕緣等不良品可能會被判定為合格，尤其在自動測試過程中，若無實時測試線接觸檢查，一旦出現上述接觸不良情況，會產生批量產品誤判，從而造成重大產品質量事故。

TH6XX系列產品配置了實時高效的硬件測試線接觸檢查功能，可將測試線接觸不良導致的隱患提前排除，保障系統可靠測試、提高用戶測試效率。

技術參數
