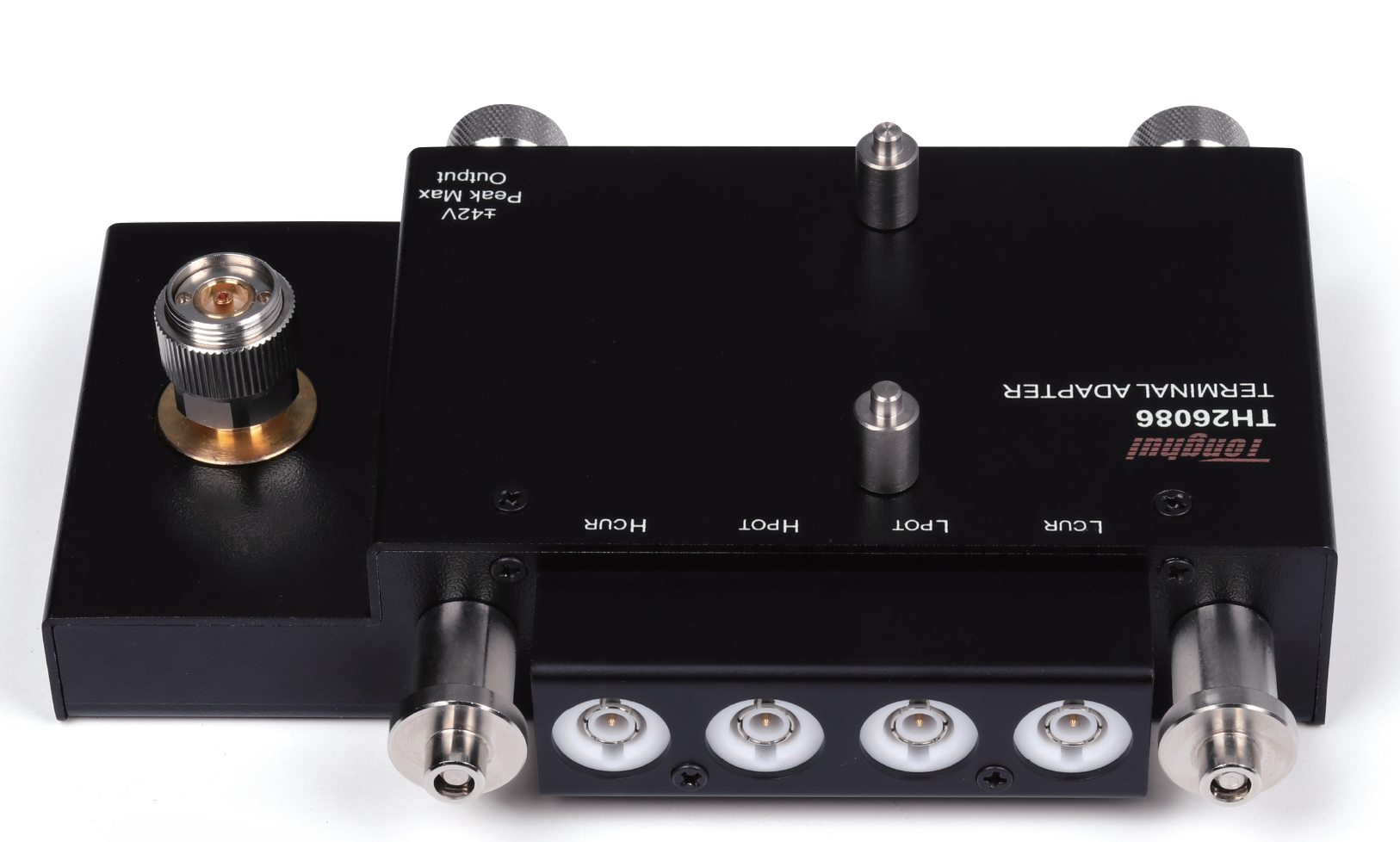

TH26086 TH2851-7mm夾具
適用儀器： TH2851
測試頻率： DC-130MHz
最大電壓： ±42V峰值（AC+DC）
工作溫度： 0°C - 40°C
TH2851-7mm夾具亦稱為終端適配器，用于將TH2851精密阻抗分析儀四端對測試端轉換為7mm測試端。
使用TH2851-7mm夾具表示沒有7mm測試端的儀器也可以使用帶7mm測試端的測試夾具。
TH2851-7mm夾具僅用于TH2851系列阻抗分析儀，用于將TH2851系列的4端對測試端轉換為7mm測試端。

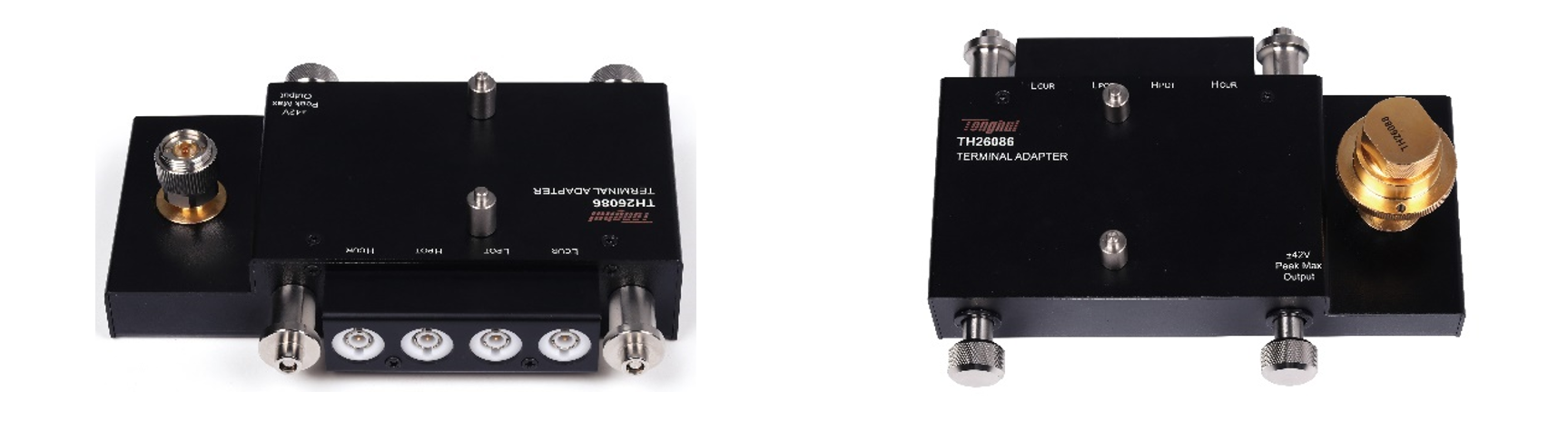

TH26086轉接底座
用于將4端對轉換成N型7mm底座，適配其他測試夾具如TH26088磁導率測試夾具。
TH26086為必選項，若未選購，TH26088將無法正確測量。
技術參數
測試頻率 | DC - 130MHz |
最高電壓 | ±42V 峰值（AC+DC） |
工作溫度 | 0°C - 40°C |
典型應用：

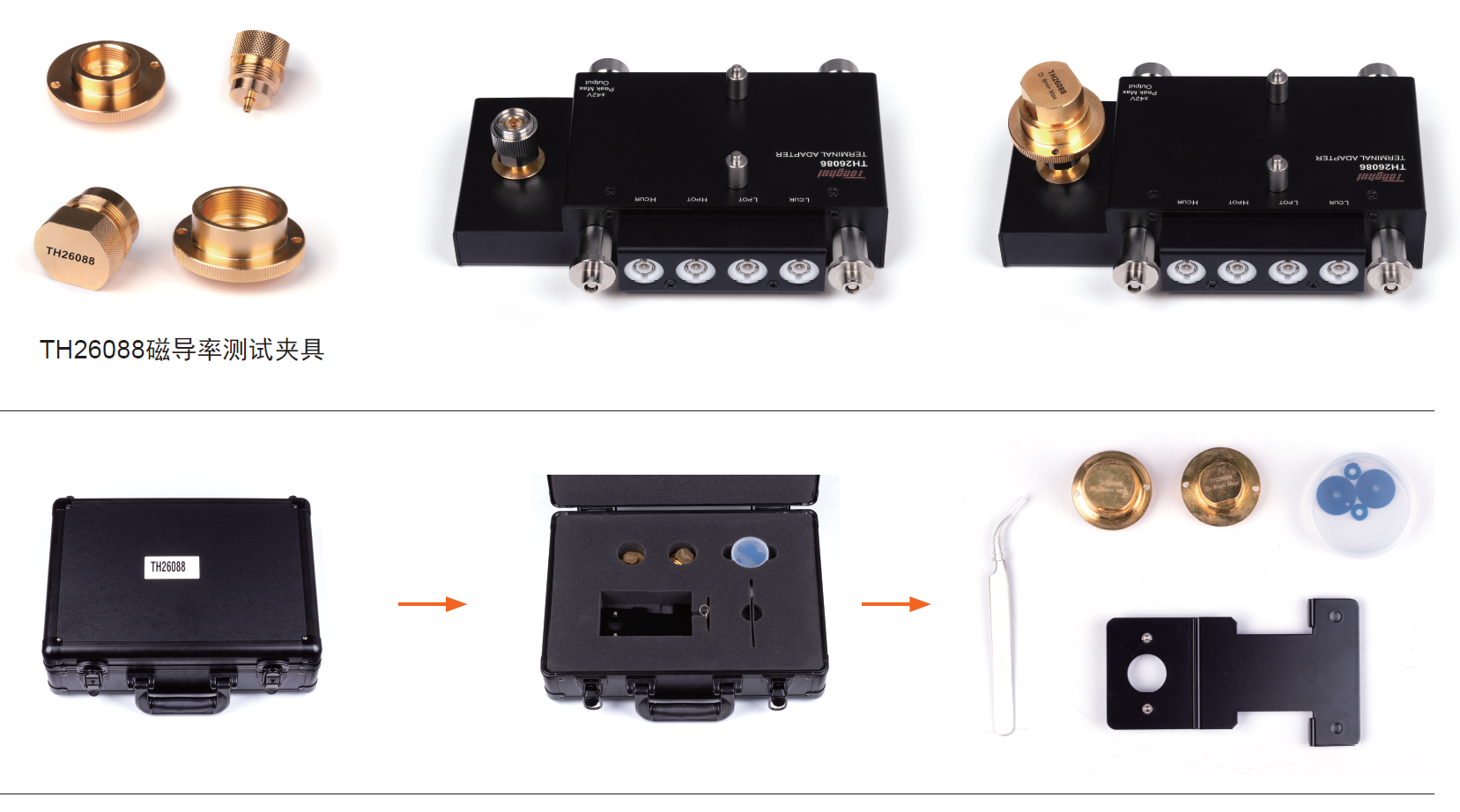

1、配合TH26088進行磁導率測試
備注：TH2851系列精密阻抗分析儀進行磁芯導磁率測試還需選配TH2851-001磁導率測試軟件。
2、接地器件測試
7mm輸出為2端配置，芯線為測試信號，外層為屏蔽接地端，使用不同的輸出夾具配置（如SMD測試夾、鱷魚夾等）可用于PCB板上接地器件測試或其它類型的接地器件測試。
尺寸/重量：
體積（mm）：190 (W) x 55 (H) x 140 (D)
凈重：約800g
基本參數：
適用儀器 | TH2851系列精密阻抗分析儀 | |
測試頻率 | DC-130MHz | |
最大電壓 | ±42V峰值（AC+DC） | |
操作環境 | 溫度 | 0°C - 40°C |
濕度 | 15%~95%RH | |
存放環境 | 溫度 | -40°C - 70°C |
濕度 | ≤95%RH | |
尺寸 | 190mm*55mm*140mm | |
重量 | 約800g | |
安全標準 | EN61010-1:1993 +A2:1995 IEC61010-1:1990 +A1:1992 +A2:1995 CSA C22.2 No.1010.1:1992 I類 室內使用 | |

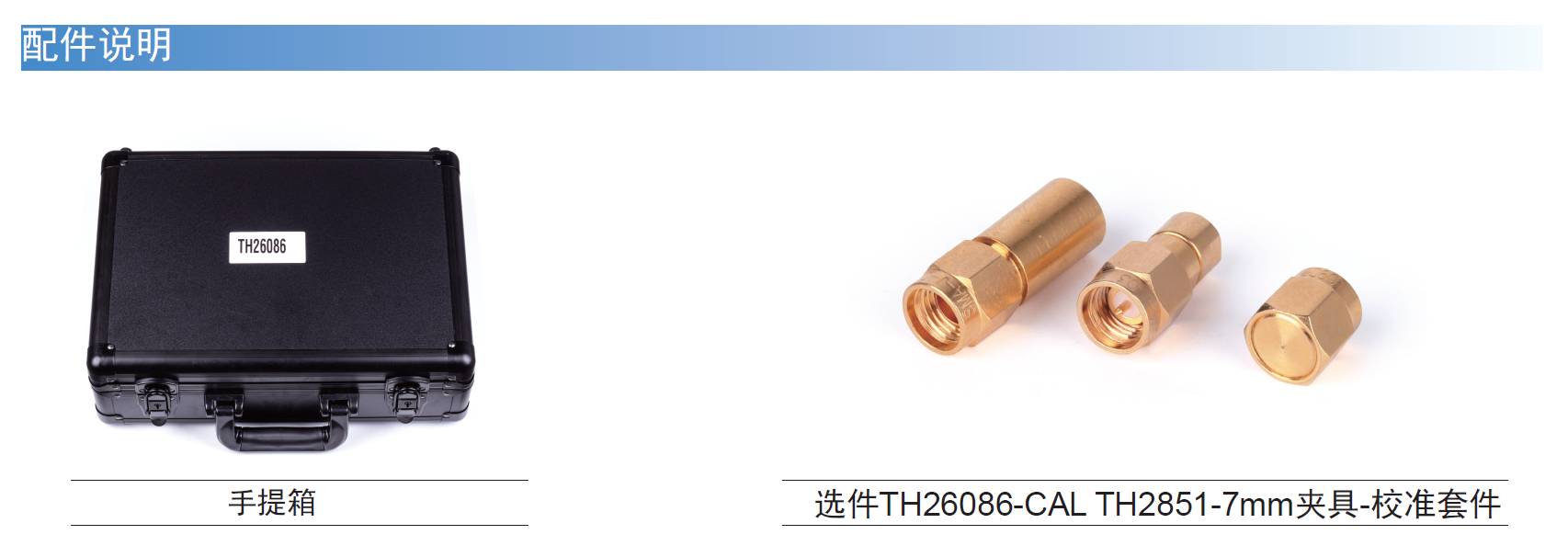

配件說明：
描述 | 型號 | 數量 |
手提箱 | 1 | |
選件： | ||
TH26086-CAL TH2851-7mm夾具-校準套件 | ||
描述 | 型號 | 數量 |
TH2851-7mm夾具-短路 | TH26086-SHORT | 1 |
TH2851-7mm夾具-開路 | TH26086-OPEN | 1 |
標準電阻 | 100Ω | 1 |
