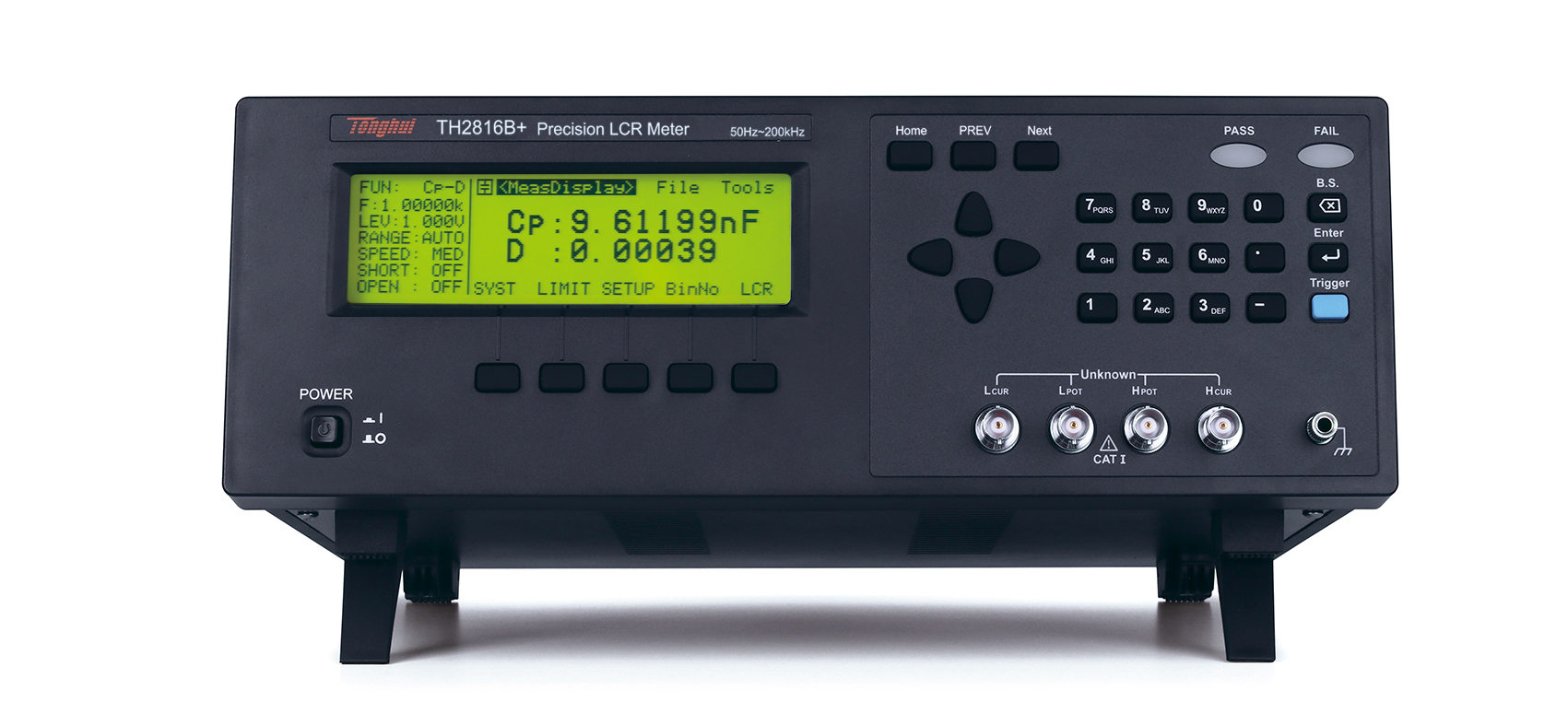

TH2816B+ 精密LCR數字電橋
■ 測試頻率：50Hz-200kHz，分辨率：37頻點
■ 0.05%精度（TH2816A+/TH2816B+）6位讀數
■ 最快速度約60 次/秒
■ 內建比較器：10檔分選及檔計數（TH2816B+）
■ 人性化操作界面，操作簡單
■ 240×64點陣圖形LCD顯示
■ 10mVrms - 2.0Vrms可編程測試電平
■ 兼容原有偏流源控制
■ 高穩定性、高準確性
■ 精確的負載校準功能
■ 30Ω/100Ω可選信號源輸出阻抗
■ 4點頻率/電平/列表掃描功能
■ 直讀, 絕對偏差及相對偏差顯示
■ 12組內部儀器設定儲存
■ 測試電平監視功能
■ 鍵盤鎖定功能
-
HANDLER、RS232、USB HOST、USB DEVICE
-
GPIB

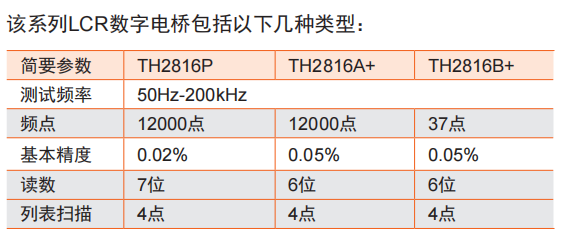

TH2816P/TH2816A+/TH2816B+型精密LCR數字電橋是在公司原有的、深受客戶信賴的TH2816A/B、TH2817A的基礎上，集成了本公司多年元件測試的成熟經驗，運用了本領域的新測試技術所研發的最新一代高精度精密LCR數字電橋。
TH2816P將原有TH2816A/B、TH2817A的0.05%精度提升至國內超高水準的0.02%精度，同時繼承并進一步提升了TH2816A/B、TH2817A備受客戶贊譽的穩定性和一致性，使其擠身于國際同類先進水平，結合以低廉的價格，將給予廣大客戶超值的享受。
TH2816P提供穩定的7位測試分辨率，而TH2816A+/TH2816B+則繼續保持6位測試分辨率，基本頻率和測試電平指標和TH2816A/B、TH2817A系列保持一致。
新一代儀器將測試速度提示至最快約60次/秒，提供9級精細量程、恒定的30Ω/100Ω源內阻及靈活人性的操作方式, 可滿足生產線質量保證、進貨檢驗及實驗室高精確度測量要求。
新一代儀器將外觀改成了國際流行的黑色，比舊型號更美觀，同時繼承了其全部操作功能按鍵和菜單，老用戶可無縫升級。

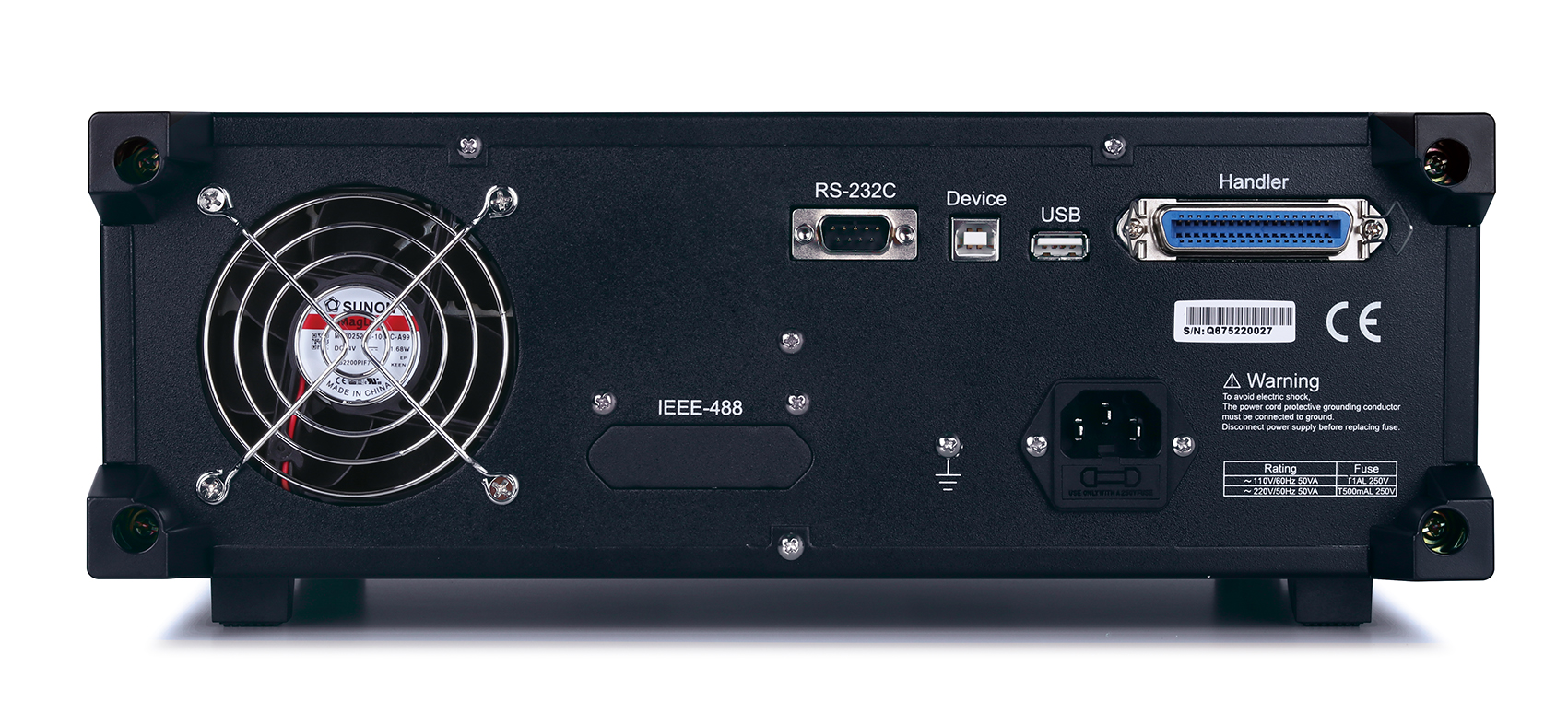

新一代儀器除了和舊型號一樣提供了RS232C、HANDLER、GPIB（選件）接口之外，進一步提供了USB HOST、USB DEVICE接口，在儀器集成于元件自動分選系統、與計算機通訊及測試過程數據紀錄提供了更多選擇。
功能特點

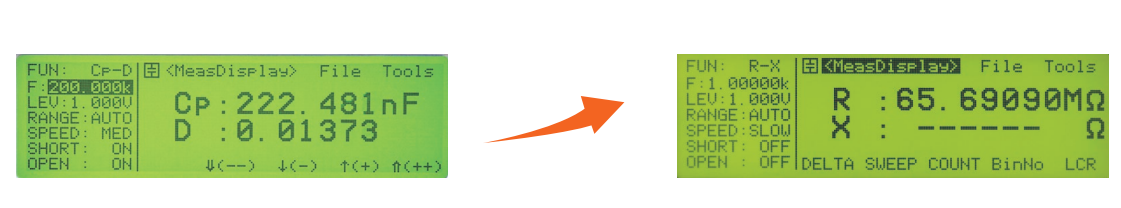

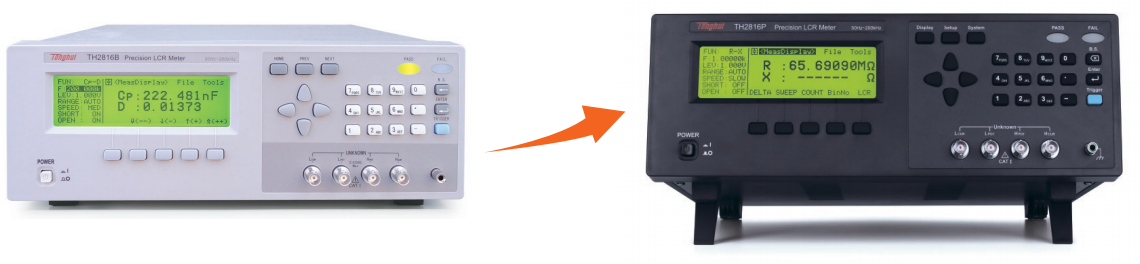

A.煥新升級，全方位提升
外觀由白色升級成國際流行黑色，更美觀、更精致。
為方便老用戶操作，新一代儀器原汁原味保留了原先儀器操作模式，使用操作無縫切換。
B.測量精度升級，給客戶更高精度選擇
TH2816P測試分辨率由6位升級成7位，測量精度由0.05%升級為0.02%。

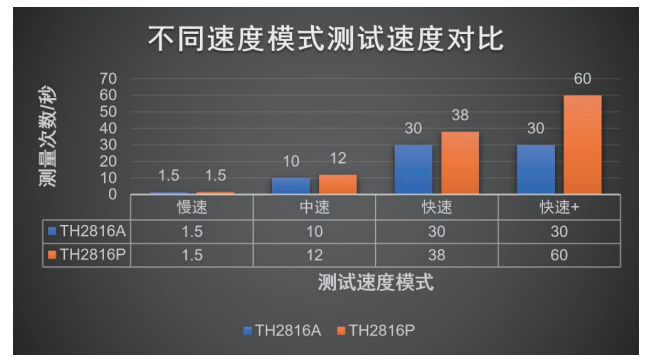

C.測量效率升級，更高測試速度提升自動化設備產出率
相比經典型號TH2816A，新型號在測試速度上有較大提升，特別增加了快速+模式，測試速度可達60次/秒（16.7ms），對于自動化測試的效率足足提高了一倍。

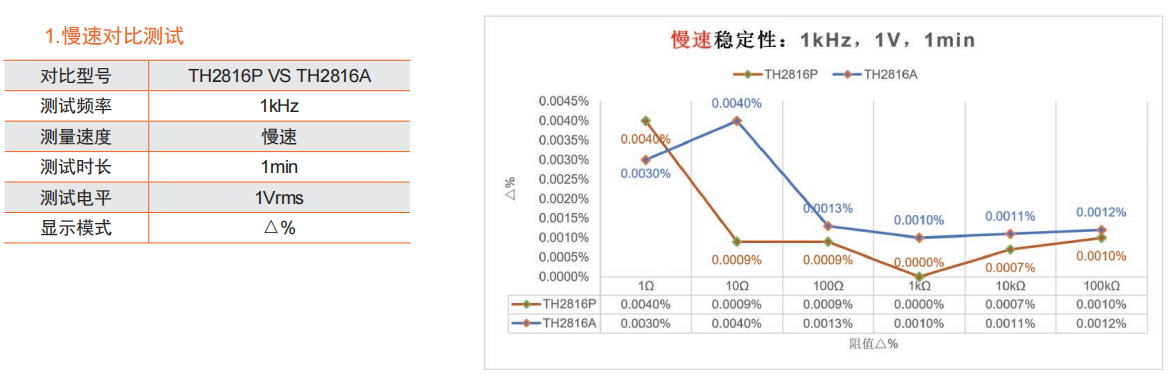

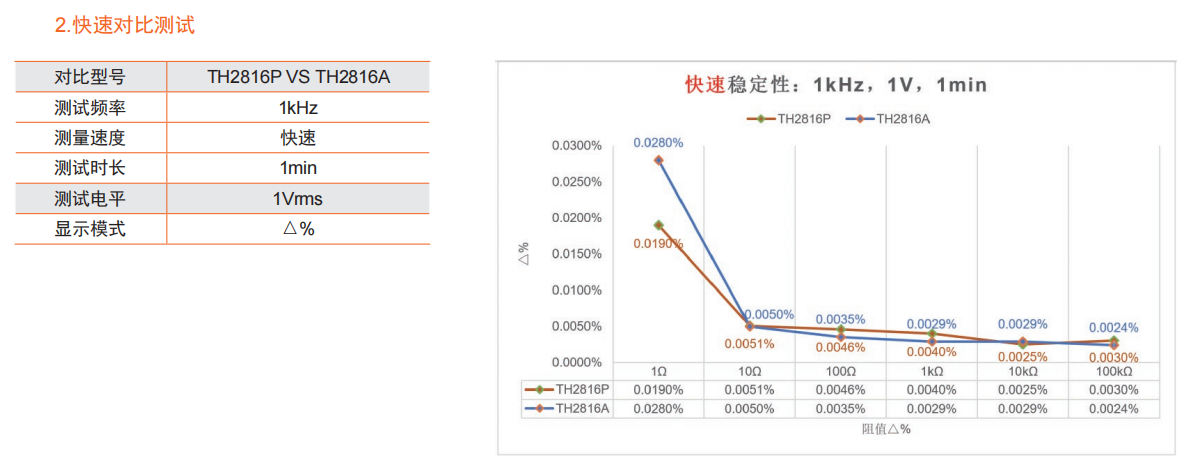

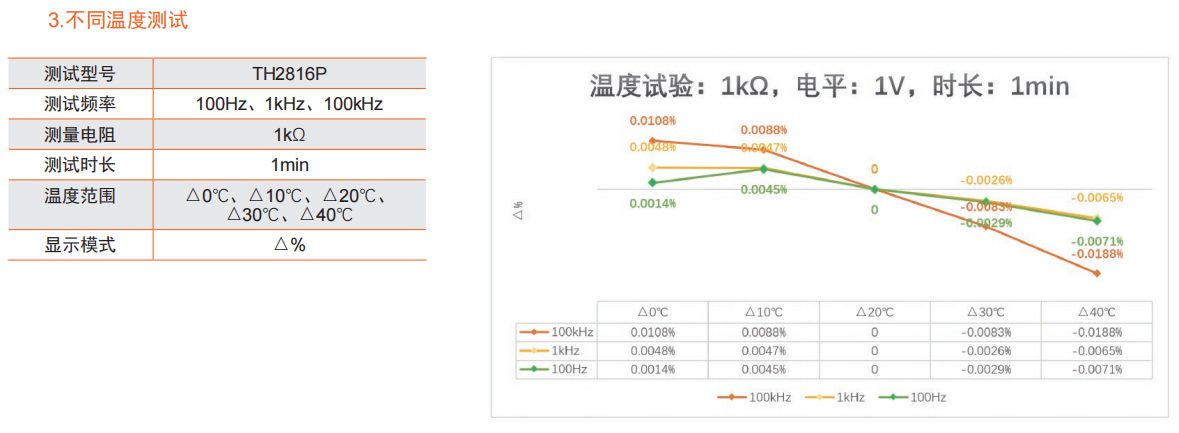

D.穩定性、一致性進一步提升
以下是用1Ω-100kΩ范圍內6個標準電阻測量結果
E.平臺升級，維護更便捷
TH2816P/TH2816A+/TH2816B+升級了原先TH2816A系列硬件平臺，除了提升了測量精度、測量速度、測量穩定性之外，更升級了維護方式，在儀器需要修正設置BUG、測量BUG,或者需要定制、修改儀器功能時，無需返廠升級，可直接通過優盤升級即可，大大節約反饋時間。
升級方法：升級文件考入優盤，插入儀器，System->About->Update，10s即可完成升級。
■ 無源元件：
電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和
網絡元件等的阻抗參數評估
■ 其它元件：
印制電路板、繼電器、開關、電纜、電池等阻抗評估
購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
產品型號 | TH2816P | TH2816A+ | TH2816B+ | |
顯示 | 240x64點陣LCD顯示器 | |||
讀數 | 7位讀數分辨率 | 6位讀數分辨率 | 6位讀數分辨率 | |
基本測量準確度 | 0.02% | 0.05% | 0.05% | |
測試信號頻率 | 范圍 | 50Hz - 200kHz | 50Hz - 200kHz | 50Hz - 200kHz |
點數 | 12000點 | 12000點 | 37點 | |
信號源輸出阻抗 | 30Ω / 100Ω | |||
AC測試信號電平 | 10mV - 2Vrms，10mV步進 | |||
測試參數 | L、C、R、|Z|、D、Q、G、B、X、 θd、θr、Vm、Im，△% | |||
測量顯示范圍 | |Z|,R,X | 0.00001Ω - 99.9999MΩ | ||
G, B | 0.00001μs - 99.9999s | |||
C | 0.00001pF - 9.99999F | |||
L | 0.00001μH - 99.9999kH | |||
D | 0.00001 - 9.99999 | |||
Q | 0.00001 - 99999.9 | |||
θ(DEG) | -179.999o - 179.999o | |||
θ(RAD) | -3.14159 - 3.14159 | |||
Δ% | -999.999% - 999.999% | |||
測量端 | 五端 | |||
列表掃描 | 4點：頻率、電平 | |||
圖形掃描分析 | ------ | |||
測量速度 | 快速+： 16.7 ms；快速： 33ms；中速： 100ms；慢速： 667 ms | |||
等效電路 | 串聯, 并聯 | |||
量程方式 | 自動, 保持 | |||
觸發方式 | 內部, 手動, 外部, 總線 | |||
平均次數 | 1－255 | |||
清零功能 | 開路, 短路, 負載 | |||
數學運算 | 直讀、ΔABS、Δ%、V/I、檔號及檔計數 | |||
比較器功能 |
| 4檔分選，BIN1 - BIN3、NG、AUX | ||
檔計數功能 | 檔計數功能 | |||
PASS、FAIL前面板顯示 | PASS、FAIL前面板顯示 | |||
存儲器 | 12組內部儀器設定供存儲/調用 | |||
接口 | 控制接口 | HANDLER | ||
通訊接口 | RS232C、USB HOST、USB DEVICE、GPIB(選件) | |||
工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | |||
輸入電源 | 電壓 | 198V－242V AC | ||
頻率 | 47Hz－63Hz | |||
功耗 | 最大80VA | |||
上架體積 | 350(W)×122(H)×310(D) | |||
重量 | 6.5 kg | |||
