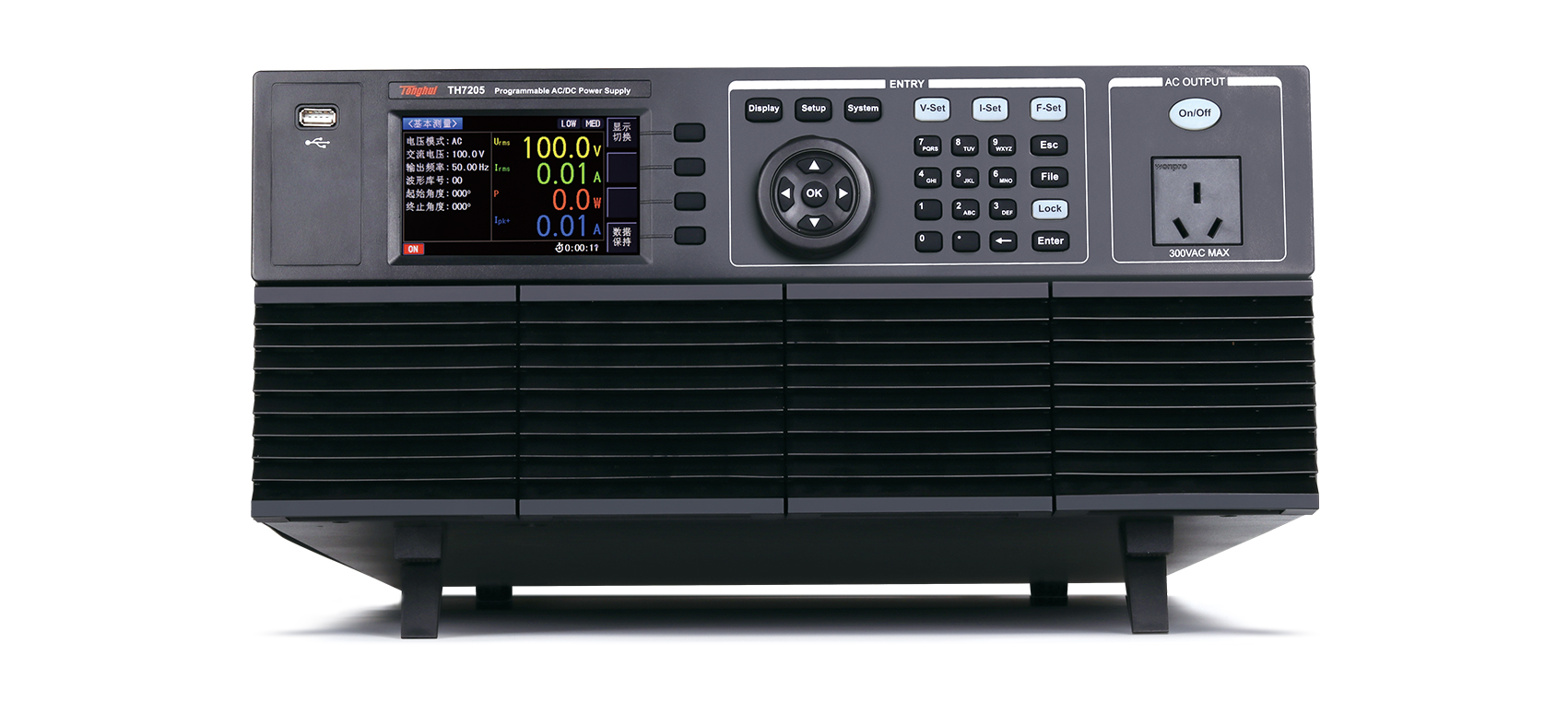

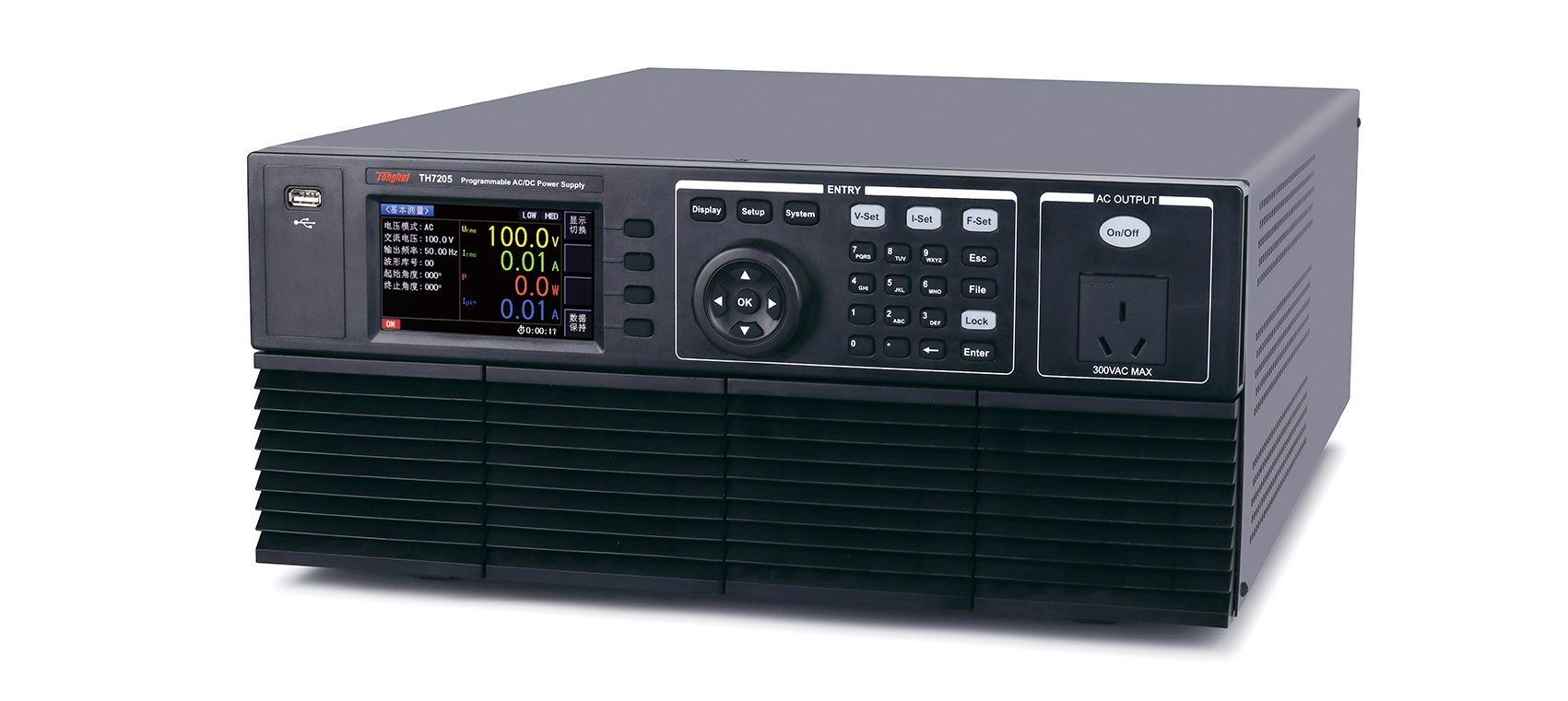

TH7205 可編程交直流電源
■ 24位色4.3英寸480×272彩色液晶屏, 中英文界面
■ 線性放大設計，單相輸入，交流、直流、交直流輸出
輸出功率：500VA
輸出電壓：0-300V
設定頻率：1Hz-1kHz
■ 支持直流輸出
輸出功率：350W
輸出電壓：1.4-424V

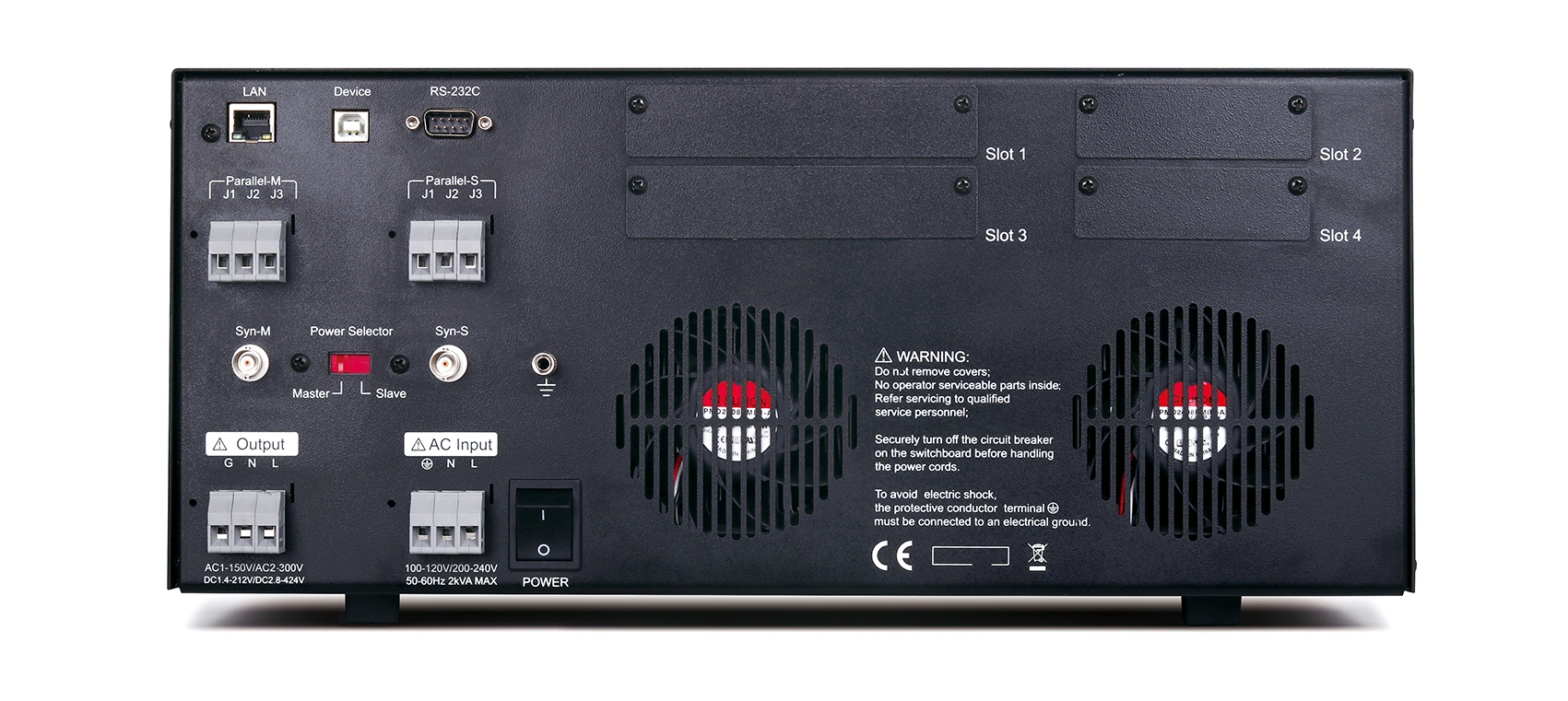

■ 前后面板輸出
■ 輸出開關控制
■ 操作靈活方便：數字鍵盤、調節旋鈕
■ 波形輸出功能
內置波形：正弦波、方波、三角波、削波、突波陷波、調光波
支持自定義波形，可通過CSV文件導入
■ 起始相位、終止相位設置
■ 支持定時功能
■ 14種電參數測量
■ 存儲設置參數和測試結果
支持USB升級儀器固件
■ 七種保護模式
TH7200系列是一款高性能、高精度、多功能的單相可編程交/直流電源。該系列儀器在TH7100系列基礎上經過多年來精心研制發展而來。通過對高速線性放大器和任意波形信號源進行組合，實現高精度可編程交/直流電源。
產品型號 | TH7205 | TH7210 | |||
輸入 | 相位 | 1?/2W | |||
輸出 |
AC | 額定功率 | 500VA | 1000VA | |
電壓 | LOW | 1.0-150V | |||
HIGH | 2.0-300V | ||||
最大電流 (RMS) | LOW | 5A | 10A | ||
HIGH | 2.5A | 5A | |||
最大瞬時電流 | 最大電流（RMS）×4（TYP） | ||||
頻率 | 1Hz-1000Hz | ||||
DC /AC+ DC | 額定功率 | 350W | 700W | ||
電壓 | LOW | 1.4-212V | |||
HIGH | 2.8-424V | ||||
最大電流 (峰值) | LOW | 3.5A | 7.0A | ||
HIGH | 1.75A | 3.5A | |||
最大瞬時電流 | 最大電流（RMS）× 3.6（TYP） | ||||
測量 | 交流電壓真有效值（Urms）、電壓直流分量（Udc）、交流電壓正峰值（Upk+）、交流電壓負峰值（Upk-）、電流真有效值（Irms）、電流直流分量（Idc）、 電流正峰值（Ipk+）、電流負峰值（Ipk-）、電壓峰值因素 （CFu）、電流峰值因素（CFi）、有功功率（P）、總功功率（S）、無功功率（Q）、功率因素（PF） | ||||
功能特點
A.多種源輸出模式
TH7200系列作為一臺多功能電源，其輸出支持下面三種方式：
B.多種輸入方式，操作方便快捷
TH7200系列前面板采用了數字鍵盤、飛梭旋鈕及方向按鍵，操作方便靈活，特別是在步驟模式輸入，可大大提高效率。
C.多種操作及測量模式
TH7200系列支持三種基本模式，包括輸出設置及測量
1）基本模式
基本模式下，僅作為單一輸出模式，可選擇交流輸出、直流輸出、交直流輸出模式
2）步驟模式
步驟模式適合于輸出復雜波形
在此模式下，通過設置多達600個步驟的不同的步驟，步驟時間、循環次數等均可設置，并可將多個步驟順序運行。
3）仿真模式
仿真模式適用于模擬電源異常，類似列表模式，但比步驟模式簡單，若要更復雜的波形，請選擇步驟模式。
只能輸出交流，仿真異常情況如停電、電壓上升、電壓下降等。
D.強大的波形庫
TH7200內置了強大的波形庫以供調用，內部可存儲多達64組波形。
TH7200除了作為源輸出之外，在輸出的同時，可進行測量。
在常規三種運行模式下均可進行測量：
1）內部默認保存保存了8組常見波形如下：
E.多達14種測量參數
TH7200內置了強大的波形庫以供調用，內部可存儲多達64組波形。
TH7200除了作為源輸出之外，在輸出的同時，可進行測量。
在常規三種運行模式下均可進行測量：
測量參數更可達14種
F.多種保護功能
TH7200輸出時，有多種保護功能，以保證輸出安全性。
設定電流保護（HI-A）、過壓保護（OVP）、低電壓保護（LVP）、過流保護（OCP）、過峰值流保護（OCKP）、過功率保護（OPP）、過溫度保護（OTP）
■ 電機、變壓器
■ 電子生產設計
■ 照明
■ 航天航空軍工
■ 網絡通訊
■ 音視頻設備
■ 監控設備
■ 世界各國電源規格模擬
■ 電磁兼容設備
參數 | 型號 | TH7205 | TH7210 | |
AC輸出參數 | 額定功率 | 500VA | 1000VA | |
輸出電壓 | 范圍 | 1.0-300.0V | ||
分辨率 | 0.1V | |||
精確度 | ±(設置電壓的0.3%+0.6V) | |||
輸出頻率 | 范圍 | 1Hz-1000Hz | ||
分辨率 | 0.01Hz（1.00-99.99Hz）；0.1Hz（100.0-999.9Hz） | |||
最大電流（RMS） | 5.0A（LOW）；2.5A（HIGH） | 10.0A（LOW）；5.0A（HIGH） | ||
最大瞬時電流 | 最大電流（RMS）X4（TYP） | |||
功率因數 | 0-1 | |||
DC/AC+DC 輸出參數 | 額定功率 | 350W | 700W | |
輸出電壓 | 范圍 | 1.4-424.0V | ||
分辨率 | 0.1V | |||
精確度 | ±(設置電壓的0.05%+0.05V)LOW量程；±(設置電壓的0.05%+0.1V) HIGH量程 | |||
最大電流（峰值） | 3.5A（LOW）/1.75A（HIGH） | 7.0A（LOW）/3.5A（HIGH） | ||
最大瞬時電流 | 最大電流(峰值)X3.6（TYP） | |||
紋波噪聲 | ≤0.15Vrms | |||
其他輸出參數 | 線性調整率 | ±0.1% | ||
負載調整率 | ±0.1V（LOW）；±0.2V（HIGH） | |||
總諧波失真（THD） | ≤0.2% | |||
響應時間 | 30μS（TYP） | |||
能效 | ≥55% | |||
測量參數 |
電壓 | 范圍 | AC： 0-300Vac；DC：-424-424V | |
分辨率 | 0.1V | |||
精確度 | ±(讀數的1%+2個字) | |||
頻率 | 范圍 | 1Hz-1000Hz | ||
分辨率 | 0.01Hz（1.00-99.99Hz）；0.1Hz（100.0-999.9Hz） | |||
電流 | 范圍（峰值） | 22A | 44A | |
分辨率 | 0.01A | |||
精確度（RMS） | ±（讀數的1%+2個字） | |||
精確度（峰值） | ±（讀數的5%+2個字） | |||
功率 | 范圍 | 0-500W | 0-1000W | |
分辨率 | 0.1W | |||
精確度 | ±（讀數的1%+3個字） | |||
功率因素 | 分辨率 | 0.001 | ||
精確度 | 計算和顯示到3位有效數字 | |||
常規參數 | 顯示器 | 4.3 英寸TFT LCD，480×270 | ||
存儲 | 步驟：600步；波形庫：64組 | |||
保護 | 過設定電流保護(HI-A)、過壓保護(OVP)、低電壓保護(LVP)、過流保護(OCP)、過功率保護(OPP)、過溫度保護(OTP) | |||
