TH2840NX 自動變壓器測試系統(含同惠TH2840系列自動變壓器測試系統軟件V1.0)
■ 測試速度高達0.56ms（1800次/秒）(＞10kHz)，不含繼電器動作時間
■ 測試電平高達20Vrms
■ 偏置電壓為內置±40V/±100mA/2A

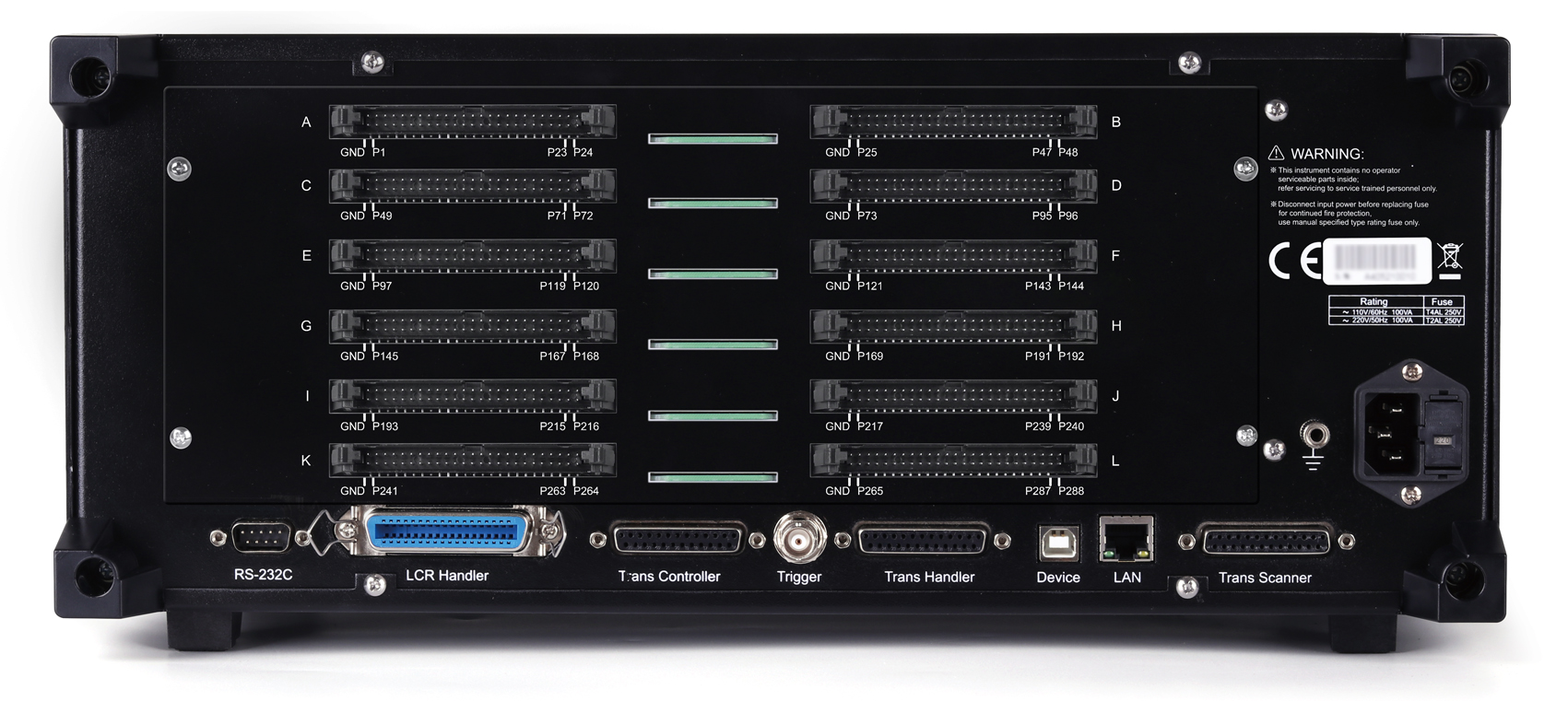

■ 多至288Pin測試腳位(僅TH2840NX)
■ 業界友好用戶體驗：Linux底層，內置幫助文件
■ 10.1英寸1280×800電容式觸摸屏
■ 圖形化腳位關聯設置頁面，讓接線不再是難題
■ Lk設置無需輸入漏感引腳,更直觀
■ 增強的平衡掃描功能，從5個點提升至10個點
■ 量程切換采用電子開關,速度快、壽命長、無噪音
■ 可選LCR功能
■ 機內約100M設定文件保存空間，海量U盤設定文件保存能力
■ 提供上位機支持早期型號文件格式轉換，保證兼容性
TH2840X系列自動變壓器測試系統是常州同惠電子在多年變壓器測試的經驗上，采用了新一代技術成功的新一代自動變壓器測試系統，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往測試系統設置繁瑣、測試速度慢、顯示不全、PIN腳位不足等缺陷。
TH2840X系列自動變壓器測試系統得益于采用了10.1寸、分辨率達1280*800的電容式觸摸屏，可以將所有腳位設置、測試條件、腳位串并聯、平衡設置等同一屏操作，簡化了設置過程，更降低了儀器操作者設置的難度。
A.革命性的設計
雙CPU架構，Linux底層，支持觸摸屏、鍵盤、鼠標，內置中英文幫助等設計，帶來的是無與倫比的操作體驗，
大大降低操作者準入門檻，數倍提升的測試效率。
以下是一代經典型號TH2829X與最新型號之對比
項目 | TH2840X | TH2829X |
測試速度 | 快速21ms(100Hz),50次/秒(x8倍) 快速3ms(1kHz),300次/秒(x5倍) 快速3ms(10kHz),300次/秒(x1.5倍) 快速+2ms(>=2kHz),500次/秒(x2.5倍) | 快速+150ms(100Hz),6.6次/秒 快速+15ms(1kHz),66次/秒 快速+5ms(10kHz),200次/秒 |
測試頻率 | ---- 500kHz 2MHz | 200kHz 500kHz 1MHz |
測試電平 | AC20V(20Hz~1MHz) AC15V(1MHz~2MHz) | AC10V |
內置DC偏置 | 偏置電壓±40V | 偏置電壓±10V |
內置偏流源 | 2A(標配),10V供電電壓 | 2A(選配),8V供電電壓 |
支持掃描腳位
| 24PIN(TH1831掃描盒) 48X6PIN(最多288PIN)主機通用 | 20PIN 48PIN NX(最多192PIN) |
USB HOST接口 | 2個,支持鼠標,鍵盤 | 1個 |
系統架構 | 雙CPU方案,節省顯示時間 | 單CPU |
嵌入式系統 | Linux系統 完美支持各類U盤 支持網絡 支持鼠標、鍵盤操作、支持電容觸屏 | 無系統 |
顯示器 | 10.1寸電容式觸屏1280×800顯示更多的信息 | 7寸TFT顯示屏 |
量程切換 | 電子開關,速度快,壽命長,無噪音 | 繼電器,速度慢,壽命短 |
文件個數 | 400個(288PIN) | 20個(NX192PIN) |
幫助 | 電子說明書,直接在儀器上查看簡要說明 | 無 |
B.10.1寸大屏，簡化設置效率，降低操作難度
10.1寸觸摸屏、1280*800分辨率，觸摸式大屏幕帶來更多的好處是，把所有變壓器腳位關聯、測試參數、腳位串并聯、分選參數等參數放置在同一屏幕，直接用手或者鍵盤鼠標操作，不僅操作快速而且看起來絕不擁擠和雜亂。
根據同惠電子在變壓器測試領域十多年的耕耘，針對早期自動變壓器綜合測試系統在測試中遇到的問題，一直在持續改進。
1.圖形化變壓器腳位關聯頁面

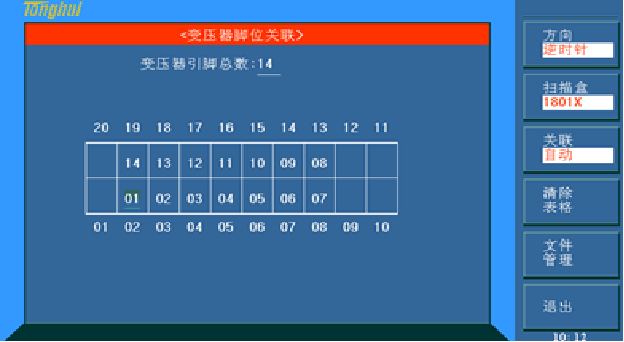

早期自動變壓器測試系統腳位關聯頁面設置繁瑣，而且無法在第一時間將變壓器腳位、測試治具腳位一一對應，設置難度大

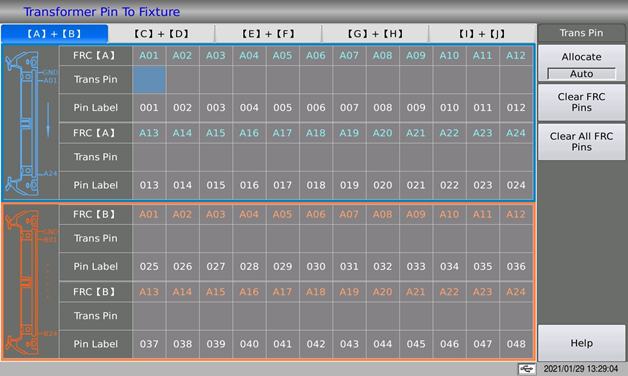

針對這個弊病，新一代自動變壓器測試系統在腳位關聯界面增加了圖片,顏色,框線等元素,提升了腳位設置與測試牛角的關聯性,用戶可以第一時間將變壓器腳位與實物進行關聯，降低設置難度及接線錯誤的可能性

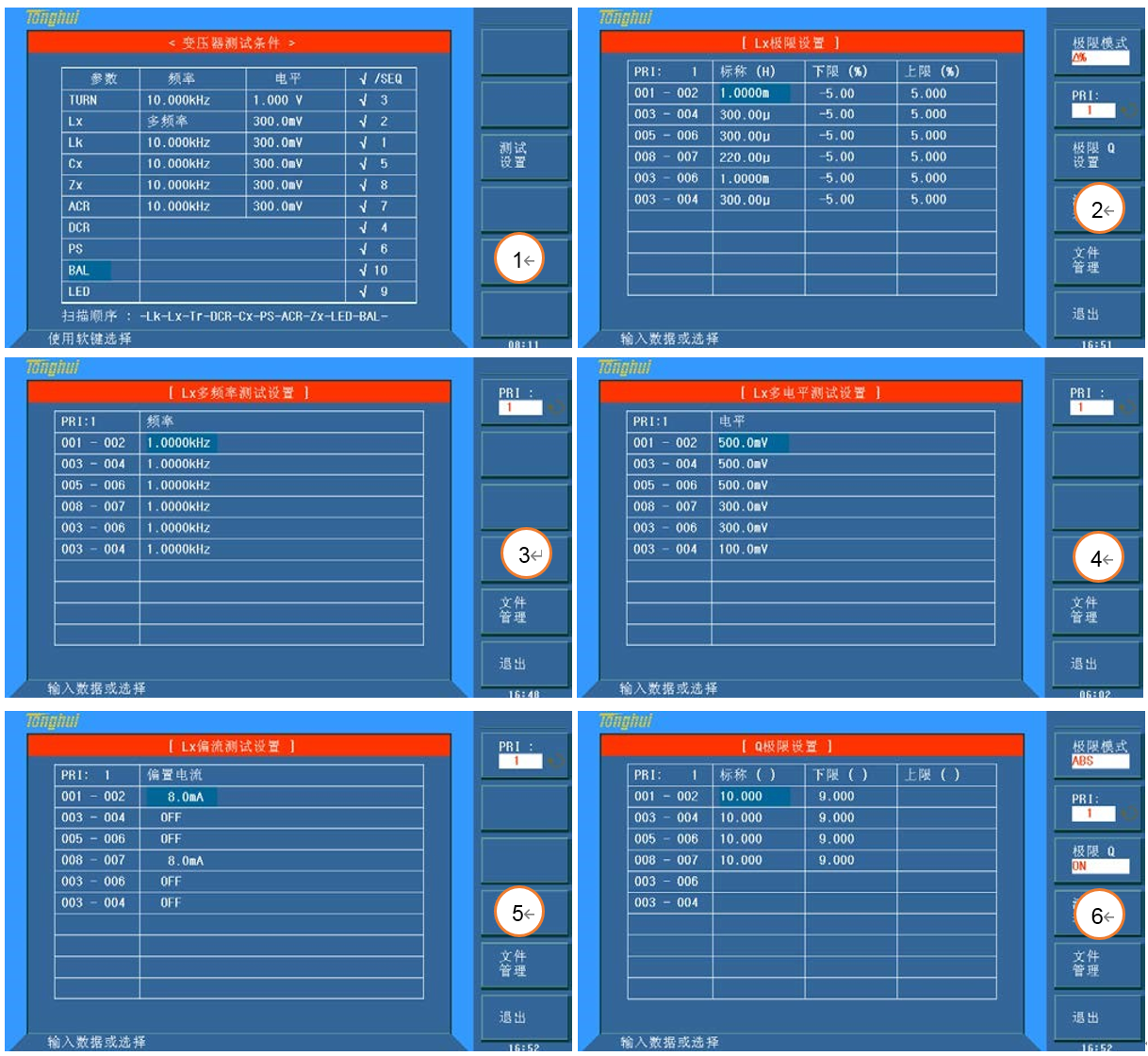

2.單頁設置變壓器測試條件
早期自動變壓器測試系統設置測試參數需要進入不同的設置頁面，如設置Lx的相關參數,需進入6-7個不同的子頁面，相當的繁瑣。

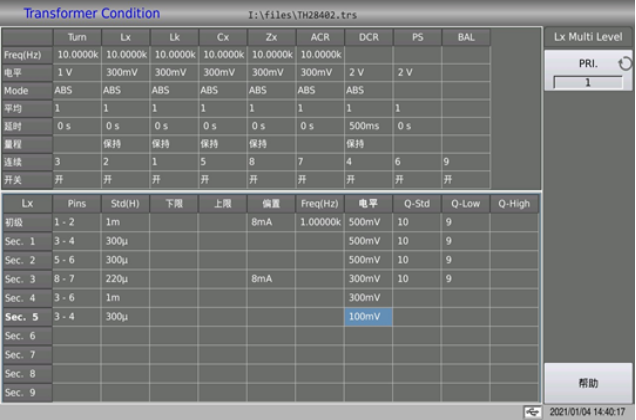

經過改進，現多個參數可以在一個頁面切換,且Lx所有相關參數在一個表格內即可設置完畢，一目了然，極大提高了設置效率

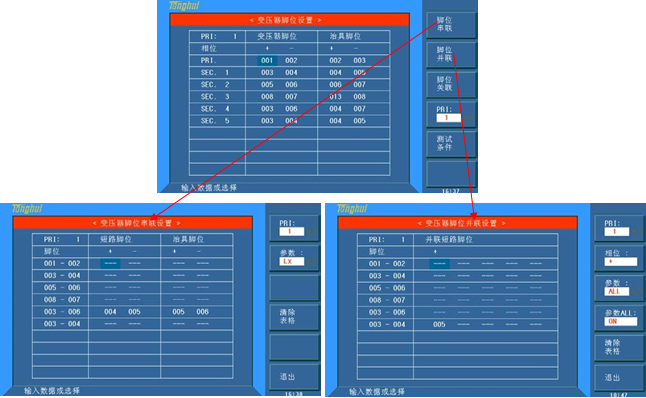

3.改進腳位串、并聯設置
早期型號設置腳位時，需要串聯腳位和并聯腳位時，需進入各自不同的子頁面

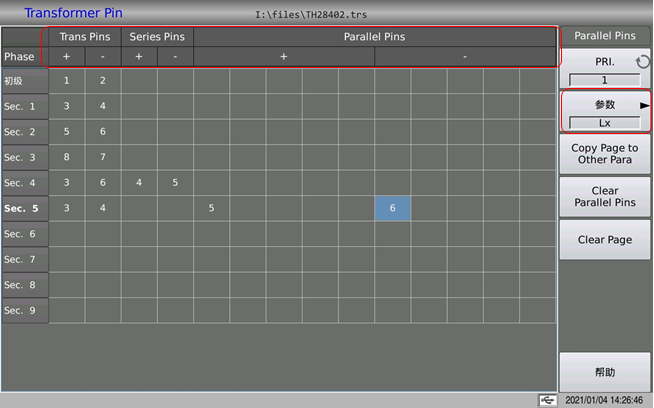

經過改進后，直接在一個頁面里即可設置腳位串并聯
4.改進的多腳位輸入方式

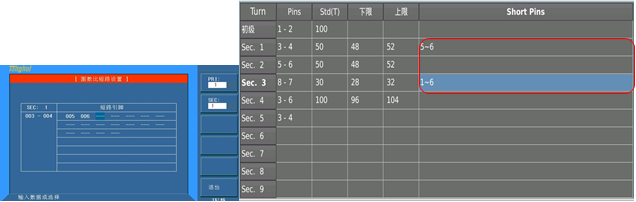

在變壓器掃描設置時，經常需要輸入類似1,2,3,4,5,6這樣多個連續腳位輸入的情況，因此改進了輸入方式，使用習慣性的類似1~6這樣表示連續方式輸入的方式，簡化了顯示頁面，提高了輸入效率

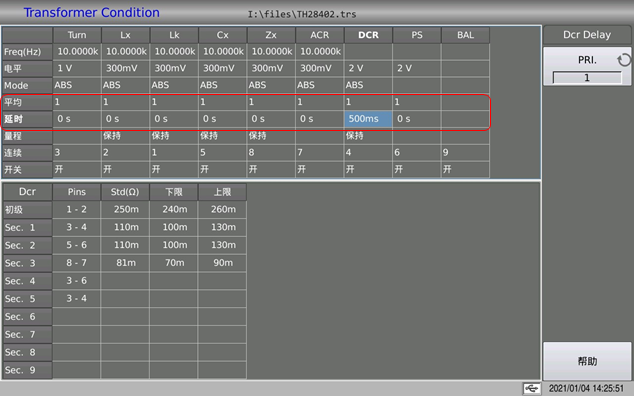

5.每個掃描參數增加平均次數和延時設置來增加穩定性
在變壓器掃描測試時，由于部分電感回路電感量較大，需要經過一定時間的穩定之后才能讀到準確的數值，針對此情況，對每個掃描參數增加了平均次數和延時設置來增加穩定性,同時不會影響到其他參數的測試速度

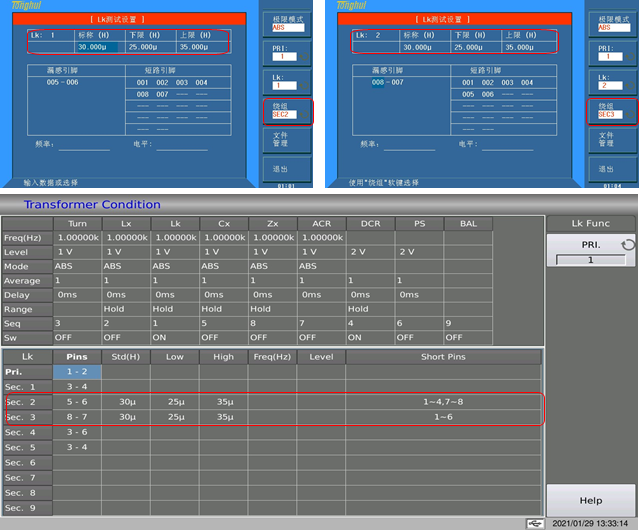

6.改進漏感設置方式
在多個繞組測試漏感Lk時，早期儀器需要不斷切換對應繞組，并設置標稱值及極限值，非常麻煩，新一代自動變壓器測試系統改進了這種設置方式，直接在同一個設置頁面即可設置不同次級繞組的腳位及連接方式、省去了輸入漏感引腳,直接在相應的引腳處輸入標稱值,上下限即可

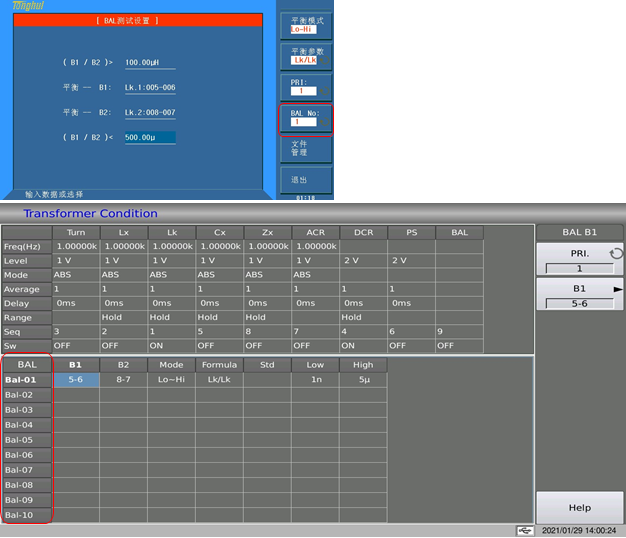

7.改進了平衡掃描方式
測試多繞組變壓器平衡時，如同測試漏感一樣，早期儀器需要不斷切換次級平衡腳位并設置對應極限值，新一代自動變壓器測試系統改進了此設置，將所有平衡設置項目在同一頁面即可設置，針對早期平衡點數最多只有5個點的不足，升級到了10個點
C.LCR測量功能
1. 此功能為選件
2.詳細功能及指標請參考TH2840系列LCR數字電橋技術參數
■ 開關變壓器掃描測試、綜合特性分析
■ 網絡變壓器掃描測試，綜合特性分析
■ 分立無源元件（電感L，電阻R，電容C）多路掃描測試
■ 繼電器驅動線包、觸點接觸電阻多路掃描測試
■ 多路直流電阻DCR掃描測試
■ 阻抗網絡多個無源器件綜合測試分析

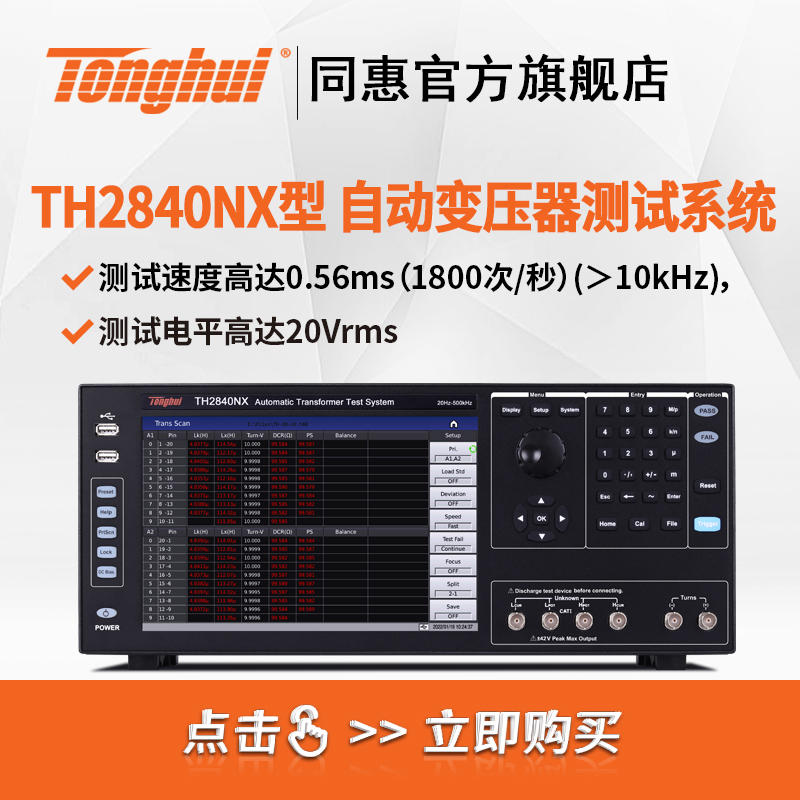

購買直達
■ 請點擊上方圖片，跳轉該商品天貓京東購買頁面
產品型號 | TH2840AX | TH2840BX | TH2840NX | |
顯示 | 顯示器 | 10.1英寸(對角線)電容觸摸屏 | ||
比例 | 16:9 | |||
分辨率 | 1280×RGB×800 | |||
測試PIN腳 | 20PIN(通過TH1806實現) | 48PIN(可擴展至288PIN) | ||
測試頻率 | 范圍 | 20Hz-500kHz | 20Hz-500kHz | |
精度 | 0.01% | |||
分辨率 | 0.1mHz (20.0000Hz-99.9999Hz) | |||
1mHz (100.000Hz-999.999Hz) | ||||
10mHz (1.00000kHz-9.99999kHz) | ||||
100mHz (10.0000kHz-99.9999kHz) | ||||
1Hz (100.000kHz-999.999kHz ) | ||||
10Hz (1.00000MHz-2.00000MHz) | ||||
AC測試信號模式 | 額定值 (ALCOFF) | 設定電壓為測試端開路時Hcur電壓 | ||
設定電流為測試端短路時從Hcur流出電流 | ||||
恒定值 (ALCON) | 保持DUT上電壓與設定值相同 | |||
保持DUT上電流與設定值相同 | ||||
測試電平 | 電壓范圍 |
5mVrms-20Vrms5mVrms-20Vrms F>1MHz 5mVrms-15Vrms | ||
準確度 | ±（10%×設定值+2mV）（AC≤2Vrms） ±（10%×設定值+5mV）（AC＞2Vrms） | |||
分辨率 | 1mVrms (5mVrms-1Vrms) | |||
10mVrms (1Vrms-20Vrms) | ||||
電流范圍 | 50μArms-100mArms | |||
分辨率 (100Ω內阻) | 10μArms (50μArms-10mArms) | |||
100μArms (10mArms-100mArms) | ||||
RDC測試 | 電壓范圍 | 100mV-20V | ||
分辨率 | 1mV (0V-1V) | |||
10mV (1V-20V) | ||||
電流范圍 | 0mA-100mA | |||
分辨率 | 10μA (0mA-10mA) | |||
100μA (10mA-100mA) | ||||
產品型號 | TH2840AX | TH2840BX | TH2840NX | |
DC偏置 | 電壓范圍 | 0V-±40V | ||
準確度 | AC≤2V 1%×設定電壓+5mV | |||
AC>2V 2%×設定電壓+8mV | ||||
分辨率 | 1mV (0V - ±1V) | |||
10mV (±1V - ±40V) | ||||
電流范圍 | 0mA-±100mA | |||
分辨率 | 10μA （0mA-10mA） | |||
100μA （10mA-100mA） | ||||
內置電流源 | 電流范圍 | 0mA-2A | ||
準確度 | I>5mA ±（2%×設定值+2mA） | |||
分辨率 | 1mA | |||
輸出阻抗 | 30Ω，±4%@1kHz | |||
100Ω，±2%@1kHz | ||||
LCR模塊測量參數 | ||||
測量參數 | 方式 | 四參數任意選擇 | ||
AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||
DC | RDC、VDC、IDC | |||
測試端配置 | 五端 | |||
測試電纜長度 | 0m | |||
數學運算 | 與標稱值的絕對偏差Δ，與標稱值的百分比偏差Δ% | |||
等效方式 | 串聯、并聯 | |||
校準功能 | 開路OPEN、短路SHORT、負載LOAD | |||
測量平均 | 1-255次 | |||
量程選擇 | 自動AUTO、手動HOLD | |||
量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |||
測量時間（ms） | 快速+：0.56ms 快速：3.3ms 中速：90ms 慢速：220ms | |||
最高準確度 | 0.05%（具體參考說明書） | |||
測量顯示范圍 | ||||
Cs、Cp | 0.00001pF-9.99999F | |||
Ls、Lp | 0.00001μH-99.9999kH | |||
D | 0.00001-9.99999 | |||
Q | 0.00001-99999.9 | |||
R、Rs、Rp、X、Z、RDC | 0.001mΩ-99.9999MΩ | |||
G、B、Y | 0.00001μs-99.9999S | |||
VDC | ±0V-±999.999V | |||
IDC | ±0A-±999.999A | |||
θr | -3.14159-3.14159 | |||
θd | -179.999°-179.999° | |||
Δ% | ±（0.000%-999.9%） | |||
